（6）加装止回阀对R410A系统进行抽真空时，为了防止真空泵中的矿类润滑油回流进系统中，与R410A系统中的润滑油混合而产生油泥，需要在真空泵吸气端加装一个与真空泵同步控制的电磁截止阀（止回阀），当真空泵关机时，同时关闭止回阀。连接真空泵的加注软管接口可以在。R22（7/16UNF20齿）和R410A（1/2UNF20齿）中互换使用。
（7）电子秤为了保证系统制冷剂的定量充注精准，最好使用电子秤进行制冷剂的加注称量。
（8）制冷剂钢瓶R410A制冷剂专用的钢瓶，一般直接使用制冷剂名称进行标注，同时，还按照美国ARI的要求进行颜色标注（粉红色）。钢瓶接口同样采用1/2UNF20齿规格的接头。为了保证液体充注，钢瓶应带有虹吸管，或在加注时使钢瓶倒立进行充注。
（9）检漏仪必须使用高灵敏度的HFC类制冷剂专用泄漏检测仪。R410A使用的检漏仪也可以使用在R22的检测中，但R410A不能使用以前R22所使用的检测产品。
R410A系统的安装与维护
1.铜管扩口加工
R410A所用的铜管扩口加工尺寸与R22有所不同，所以建议使用R410A专用的扩口工具。如果使用以前的工具进行扩口加工，应参照右图、下表对铜管的误差进行修正后方可使用。
2.配管的折弯加
工室内、室外机的配管折弯半径R应按照左图、下表所示进行加工。加工过程中应尽量避免非正常变形、破裂等现象。使用最小半径折弯时，应使用硼砂混合物配合加工。
3.配管连接部位及阀帽的紧固
R410A的压力比R22高1.6倍左右，所以在连接室内、室外机组的扩口配管时，要使用力矩扳手，按规定的力表11喇叭口螺母（铜钠子）紧固力矩 矩（见下表）进行可靠的紧固连接，一旦出现连接不良。不仅仅是气体泄漏制冷剂减少的问题，还会导致制冷剂成份变化引起系统工况变化等一系列问题。
另外。管路中的截止阀及修理口的封帽也要按照下下表所示力矩进行紧固。
4.系统管路的抽真空及充注制冷剂操作
R22系统在安装时可以采用系统内的制冷剂或用外部的制冷剂对连接管路及室内机组进行排空，但R410A系统必须使用真空泵进行彻底抽空后封闭管路系统，然后开通气、液阀连通管路系统。真空泵应设有与真空泵同步动作的止回阀，以防止泵内的润滑油倒流进入制冷系统，导致制冷系统的损坏。
系统管路的真空处理及充注制冷剂操作步骤：

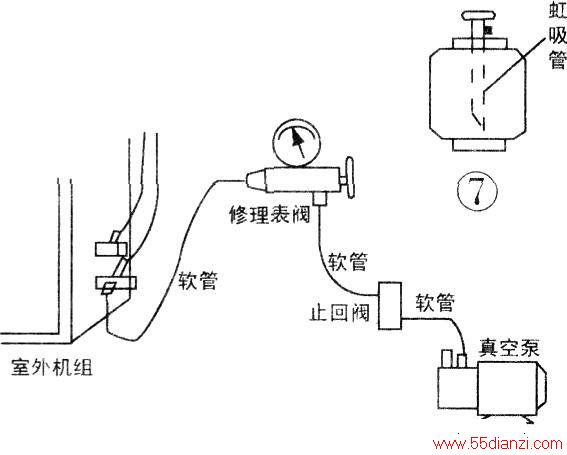

（1）按照下图所示连接机组、表阀及真空泵。
（2）抽真空：新空调安装时只需要在室内、室外机组通过连接管连接好后对连接管、室内机组进行抽真空（此时应让室外机组气、液阀均保持完全关闭状态），打开修理表阀，同时开启真空泵和止回阀，进行抽真空；如整个系统需重新充注制冷剂，则应对全系统管路进行抽真空。此时应将室外机组的两个阀都打开，然后开启修理表阀、真空泵和止回阀进行抽真空。
（3）抽真空时间大约在30s～1min时，稍松动一下连接管接口部位的纳子，确认喇叭口处能有空气吸入后。重新紧固好纳子，继续进行抽真空。
（4）时间要在…分钟以上，并且确认压力表指示值达到-0.1MPa，按顺序关闭修理表阀、真空泵和止回阀。
（5）保持系统真空状态1～2分钟，观察压力表指示值。确认指针无变化。方可进入下一步操作。
（6）如果是新空调，应将室外机气、液阀全部打开，拆下充注软管，装上工艺口封帽并可靠紧固；如果是需要重新充注制冷剂的空调，此时应拆下止回阀处与修理表阀连接的软管接口，改接在制冷剂钢瓶上，然后旋松软管另一端修理表阀处的接口，将制冷剂钢瓶倒置（如果是如图7所示带有虹吸管的钢瓶，则不需要倒置钢瓶），缓缓开启瓶阀，用液体制冷剂赶出软管中的空气，待软管接口处有制冷剂喷出时，迅速旋紧软管接口，用定量充注法向系统内充注制冷剂液体。
（7）用专用HFC检漏仪对各连接部位、阀芯阀帽等易泄漏部位进行仔细检漏，确保系统无泄漏情况存在。
（8）运行试机，确保空调处于正常运行状态。
5.R410A系统补充制冷剂
因为系统泄漏造成制冷剂不足时，由于制冷剂是在气态下泄漏的，系统内R32和R125两种成份的组成比例已经发生了变化，因此原则上是不允许进行补充制冷剂处理的。但考虑到R410A制冷剂价格较贵。完全放掉系统内的制冷剂太可惜，所以在制冷剂泄漏量较小时，允许通过补充制冷剂液体来保证系统的正常制冷性能。补充制冷剂的操作在一个系统中最多不能超过3次。
