SFH506 RPM-638CBR新型红外线遥控接收模块

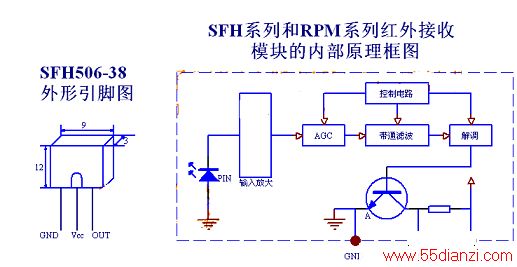

      （1）分类       SFH506-38和RPM-638CBR红外遥控接收模块接收载波频率均为38kHz，此两系列中每一系列按其工件载波频率的不同又分成若干种，具体南山可移如下：      1、 SFH系列分为：30,33,36,40,56kHz。      2、RPM系列分为：30.3,32.8,36,36.7,40,56.9kHz。      （2）外形及引脚功能      SFH506-38红外接收模块采用黑色环氧树脂封装形式，见图1-44.引脚功能为：1脚公共端，2脚电源正端，3脚输出端。RPM-638CBR红外遥控接收模块的外形也同样采用树脂封装，它有直立和卧式两种形式。其中直立封装形式外形见图1-45.相应引脚功能为：1脚输出端，2脚公共端，3脚电源下端。图1-46为它们二者的内部原理框图。 （3）      电气参数 SFH系列和RPM系列红外接收模块的典型电气参数见表1和表2. 表1 电气参数 参数名称 符号 SFH系列典型值 单位 电源电压 VCC 5 V 接收峰值波长 λp ±0.95 uFM 接收角 △θ ≤55 度 接收距离 L 35 m 静态电流 ICc 0.5 mA 接收载波频率 fo 38或30,33,36,40,56 kHz
