气体烟雾探测器(QM-NG1型广谱气敏传感器应用)

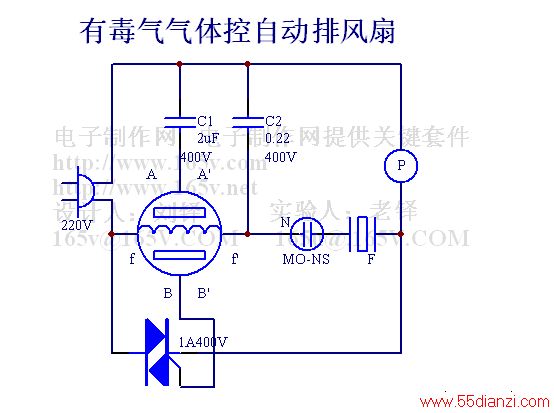

    电路如图1-2所示。220V市电经C₁降至100V左右供给气敏电阻MQ的检测电极A-B（A'-B'），经C₂降至3V左右加至MQ的加热电极f-f'以及由氖灯N和蜂鸣器F构成的光、声告警器。当室内空气无有害气体时，MQ的A-B（A'-B'）电极间电阻很大，双向晶闸管KS_3~6截止，排风扇P以及氖灯N、蜂鸣器F均不工作。当室 内有害气体达到一定程度时，QM-NG1的A-B电极间电阻降低，KS被触发导通，P、N、F工作。 QM-NG1型广谱气敏传感器 ■QM-NG1 是采用目前国际上工艺最成熟，生产规模最大的Sn02材料作为敏感基体制作的广谱性气体传感器。该产品的最大特点是对各种可燃性气体(如氢气、液化石油气、一氧化碳、烷烃类等气体)以及酒精、乙醚、汽油、烟雾等有毒气体具有高度的敏感性。 ■用途：用于排风扇和广泛污染场所上的检验、提醒、报警功能！ ■基本测试电路:   ■技术指标: 加热电压( VH ) 5±0.2V ( AC·DC ) 回路电压( VC ) 10V ( 最大 DC 24V) 负载电阻( RL ) 2KΩ(可自定) 清洁空气中电压( V0 ) ≤1.5V 灵敏度 ≥3 响应时间( tres ) ≤10S 恢复时间( trec ) ≤30S 元件功耗 ≤0.7W 使用寿命 5年 ■使用方法及注意事项: 1. 元件开始通电工作时，没有接触丁烷气体，其电导率也急剧增加，约一分钟后达到稳定，这时方可正常使用，这段变化在设计电路时可采用延时处理解决。 2. 加热电压的改变会直接影响元件的性能，所以在规定的电压范围内使用为佳。 3. 元件在接触标定气体1000ppm丁烷后10秒钟以内负载电阻两端的电压可达到 ( Vdg-Va )差值的70% ( 即响应时间 )；脱离标定气体1000ppm丁烷30秒钟以内负载电阻两端的电压下降到 ( Vdg -Va )差值的70% ( 即恢复时间 )。 4. 符号说明:检测气体中电阻-Rdg 检测气体中电压-Vdg 　　Rdg与 Vdg的关系：Rdg=RL(VC/Vdg-1) 5. 负载电阻可根据需要适当改动，以满足设计的要求。 6. 使用条件：温度-15~40℃；相对湿度20～85%RH；大气压力80～106KPa。 7. 环境温湿度的变化会给元件电阻带来小的影响，可进行湿度补偿，最简便的方法是采用热敏电阻补偿之。 8. 避免腐蚀性气体及油污染，长期使用需防止灰尘堵塞防爆不锈钢网。
