DAC7714简介及应用

      12 位分辨率、串行接口、4 个模拟输出通道、线性误差±1LSB、模拟输出可为单极性或双极性、自动输出保持、复位信号可选, 不同复位方式具有不同初始值。

      2、DAC7714 引脚及功能

图1 DAC7714 的引脚图

      DAC7714 的引脚如图1 所示, 其功能如下：

      VOUTA～VOUTD：4 个模拟量输出；

      CS：片选端, 低电平有效；

      CLK：串行数据时钟端；

      VCC：正电源, 通常为+15V；

      VSS：负电源, 通常为0 或- 15V；

      GND：地；

      VREFL：模拟输出电压参考( 下限)；

      VREFH：模拟输出电压参考( 上限)；

      SDI：串行数据输入；

      LOADDACS：转换结束判断位；

      Reset 和RESETSEL：芯片复位设置位。

      3、DAC7714 的使用方法

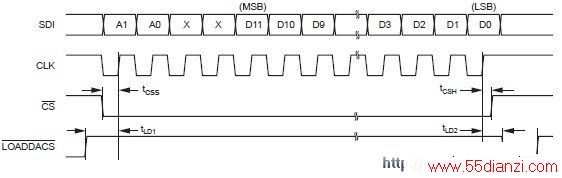

图2 DAC7714 的工作时序

      图2 给出了DAC7714 的工作时序, DAC7714 完成一次数模转换, 需要串行输出16 位数据到SDI, 前两位A1 和A0 的组合( 详见图3) 将决定对某一通道进行转换输出, 接下来两位为无效位, 最后的12 位数据即真正需要转换的数据。

图3 DAC7714控制逻辑真值表

      从时序中还可以看出, 在转换过程中, 和分别为低电平和高电平, 且在转换结束后, 作为转换结束判断位, 向微处理器输出低电平。
