FAN302HL：高集成度PWM控制器

　　FAN302HL无需外部次级端 过压保护 (OVP)电路，如果VS引脚的OVP功能或内部过温保护功能任何一个被触发，该器件就会进入锁定模式，直到AC 电源 断电为止，从而能够省去次级端OVP元件，同时增强VO 保护功能(<6V)。

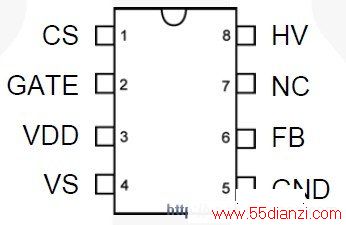

　　引脚配置

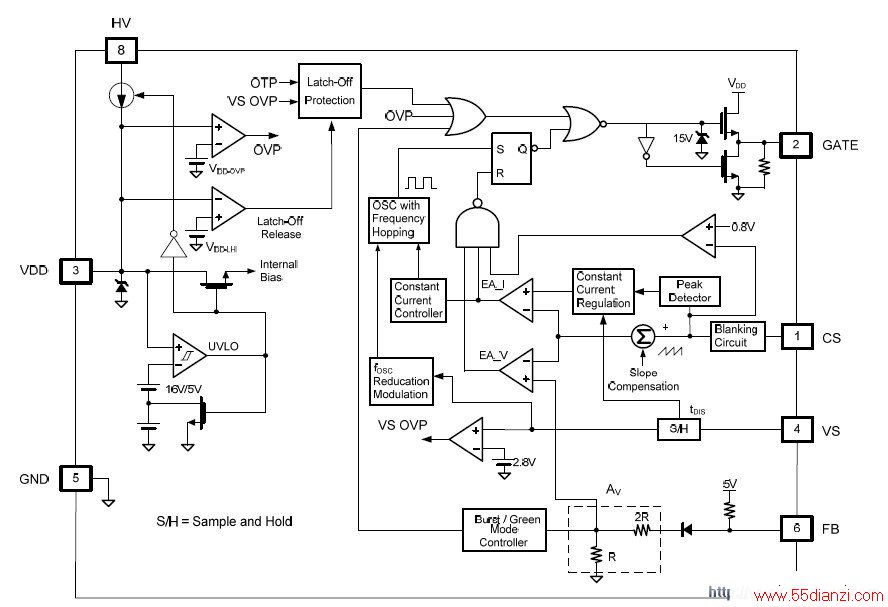

　　功能框图

　　特性

　　●在230VAC下超低待机功耗10mW

　　●恒流（CC）控制，无需次级反馈电路

　　●固定PWM频率85kHz，跳频解决EMI问题

　　●高电压启动

　　●低工作电流：3.5mA

　　●峰值电流模式控制在恒压调节

　　●逐周期电流限制

　　●VDD的过电压保护（自动重新启动）

　　●过电压保护（锁存模式）

　　●VDD的欠压锁定（UVLO）

　　●栅极输出电压箝制在15V

　　●固定过温保护（锁存模式）

　　●提供8引脚 SOIC 封装

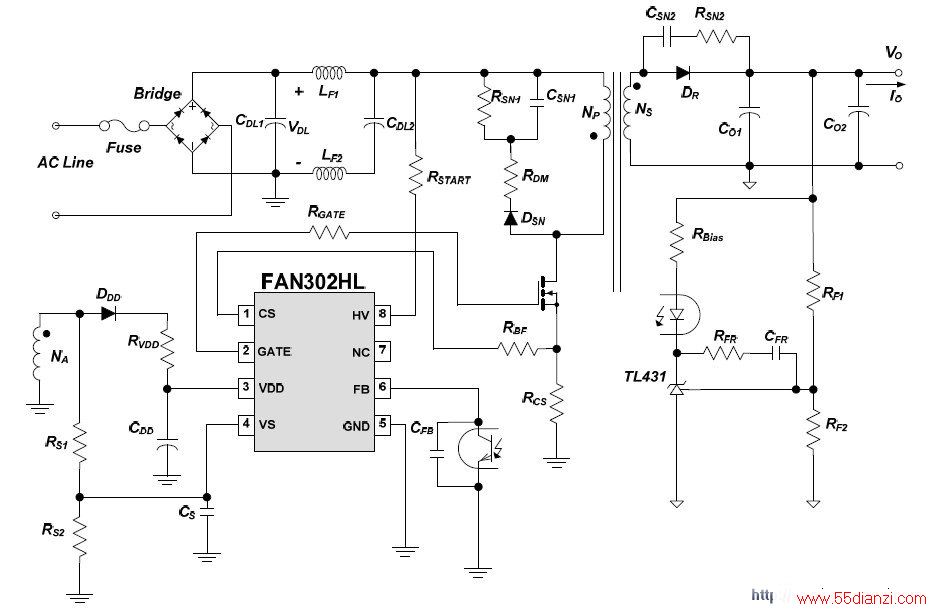

　　典型应用

　　应用

　　用于蜂窝电话，无绳电话，PDA， 数码相机 ，电动 工具 电池和充电器。碾压混凝土取代线性 变压器 和 开关 电源。

数据资料下载： FAN302HL.rar
