图5 采用UXX2891实现的同步整流有源箝位正激变换器电路

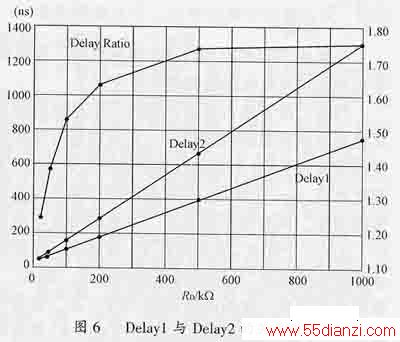

设置合适的时延可使主从开关都具有ZVS开通条件。UCC2891的脚1（DELAY）专门用于控制OUT与AUX间的时延。图6给出了两个时延间的比值。在主开关向辅助开关过渡的过程中，时延对于ZVS条件并不十分关键。在OUT关断过程的前半部分，辅助开关的体二极管导通，因此，AUX可以在此后的任何时刻实现ZVS开通。辅助开关向主开关的过渡则更为关键。AUX脉宽结束时寄生电感中的能量可用于在延时期间对主开关管的寄生电容放电。时延（Delay1）应为寄生电感和寄生电容决定的谐振周期的1/4。但是由于电路其他寄生参数的影响，谐振可能会有所改变，使得某些情况下无法实现ZVS开通。可以看出，在特定的电路里，最合适的时延取决于工作条件。故应具体问题具体对待。
试验结果表明，在整个输入及负载变化范围内，输出电压波动范围在4mV(0.1％)以内。此电路可实现满载到空载的调解，在相当宽的工作电压范围内，变换器的效率在90％以上，如图7所示。

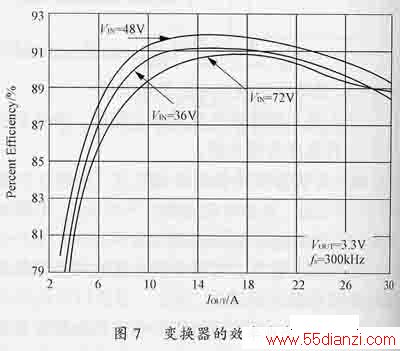

图7 变换器的效率曲线
3 结语
将UCC2891应用于100W同步整流有源箝位正激变换电路中，试验结果证明了该芯片具有较好的控制特性和稳定性。
