应用于高炉热风炉助燃风机上的富士FAN45G11S变频器

　　热风炉助燃风机型号为Y255M-4，功率37kW。选用富士FRW45G11S变频器，功率45kW。

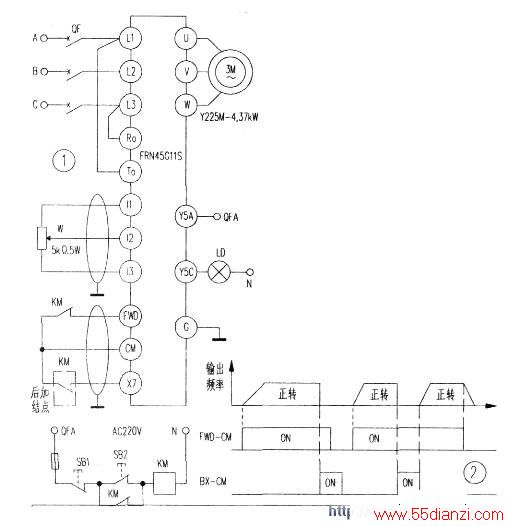

　　工艺要求控制达到：可手动调速，有运行信号。为了减少施工量和节约资金。变频器采用原电机控制接触器作启停元件。风机要求只能正转，不能反转。根据工艺要求设计出如图1所示的控制原理图。按图接好线。通电，设定运行数据。

　　试机，开机顺利加速。进入正常转速。速度手动可调。但停机却出现以下问题：停机时间到。但频率不为0，变频器运行信号（RUN）不消失，此时FWD结点已断开。由于RUN信号仍保持，变频器过压信号OU2消失后。又开始自动运行。

　　变频器正常。开始认为是参数设定问题。与停车有关的参数为F08减速时间。将F08由15s改为45s.增加减速时间。试机。不见效。

　　H14为瞬时停电再启动。将其设定为关闭，试机。仍不见效。

　　看来，应该在电路上改进了。G11s变频器有9个扩展端子，编号为X1-X9，代码分别为E01—E09。E01～E09设定值为O-35。当E01—E09中1个代码设定为7时。则赋自由旋转命令于该端子。

　　自由旋转命令[BX]描述如下：

　　BX—CM间ON时。变频器立即停止输出，电动机将自由旋转。不输出报警信号。此时，BX信号不自保持。在运行命令（FWD或REN）ON的状态下BX—CM OFF时，以启动频率启动，若想使用BX端子功能。

　　须设定分配到点输入端子代码值为7。图2为相关结点闭合与电机运行关系图。从图2可以看出。当BX—CM接通时。电机停止运行。处于自由旋转状态。

　　产生过压原因：BX端子原设定为x7端子对应代码E07。原厂设定E07=7，即自由旋转。从图2可以看出，在x7端子未接结点时，相当于BX—CM处于OFF。状态。所以，电机在FWD—OFF状态下会停机，但不是自由旋转，而是处于制动状态，因此产生过压。至于为什么在减至0时又会自动启动。
