小电容器在三端稳压器中的应用

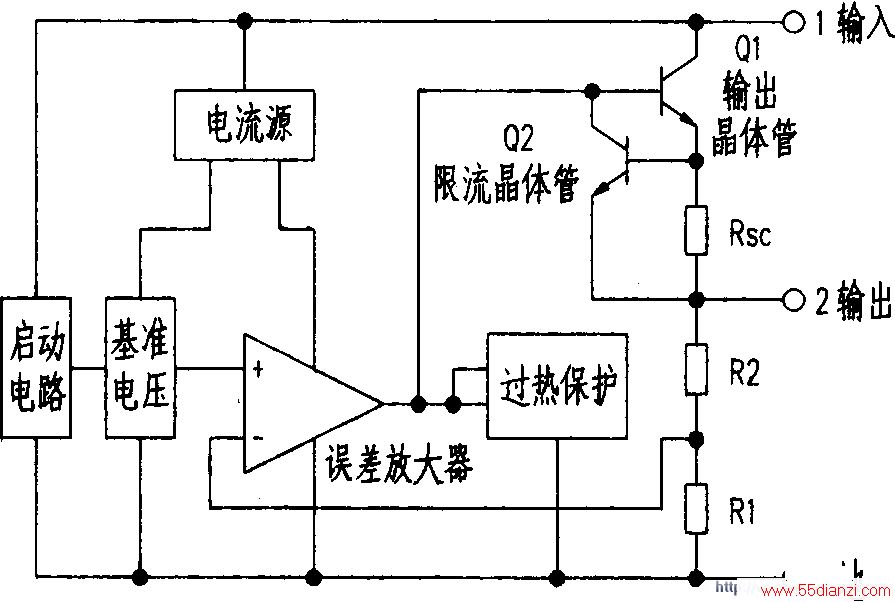

　　下图是三端稳压器的内部结构框图。内部高增益放大器为负反馈放大器，若输出侧的电容器容量不合适，就容易产生振荡。结果，将C2换成0.1μF，电路工作立刻正常了。由此得出一个教训：大凡电源用IC，其内部多含有运放。其工作状态与高增益的模拟放大器相同，一定要按公司手册指定的容量安装电容器，以免产生振荡。

　　常用的稳压器TL431，对负荷容量也有要求，按公司提供的数据选择容量是不容忽视的工作。
