电话遥控器及电话遥控芯片QL201（可识别主人）使用说明

按4+ *

4路输出开

嘟嘟嘟嘟  嘟嘟嘟嘟  嘟嘟嘟嘟  嘟嘟嘟嘟

OUT4脚为低电平

按4+#

4路输出关

嘟嘟嘟嘟  嘟嘟嘟嘟  嘟嘟嘟嘟  嘟嘟嘟嘟----长音----

OUT4脚为高电平

按0+ *

输出全开

嘟嘟嘟嘟嘟嘟嘟嘟嘟嘟

OUT1-4为低电平

按0+#

输出全关

嘟嘟嘟嘟嘟嘟嘟嘟嘟嘟-----长音------

OUT1-4为高电平

# + #

操作结束

嘟-- 嘟-- 嘟--收线（挂机）

TG=0

提示音说明：
1，连续的“嘟”表示被控制的对象的序号；空格表示停顿；最后的“----长音-----”表示关
                                                  最不带“----长音-----”表示开
连续提示4次。
2，连续10个“嘟嘟嘟嘟嘟嘟嘟嘟嘟嘟”表示全局操作，最后的“----长音-----”表示全局关
                                              最后不带“----长音-----”表示全局开



设置操作

操作

输出

提示音

8 + *

选定20秒内主人连续拨通两次才开始接受操作。次项设定也为默认状态。

嘟嘟嘟嘟嘟嘟嘟嘟

8 + #

选定主人一次拨通立即接受操作，次项设定也为默认状态。

嘟嘟嘟嘟嘟嘟嘟嘟----长音-----

9 + *

上电后开关为默认全关状态，次项设定也为默认状态。

嘟嘟嘟嘟嘟嘟嘟嘟嘟

9 + #

上电后开关保持上次状态

嘟嘟嘟嘟嘟嘟嘟嘟嘟----长音-----

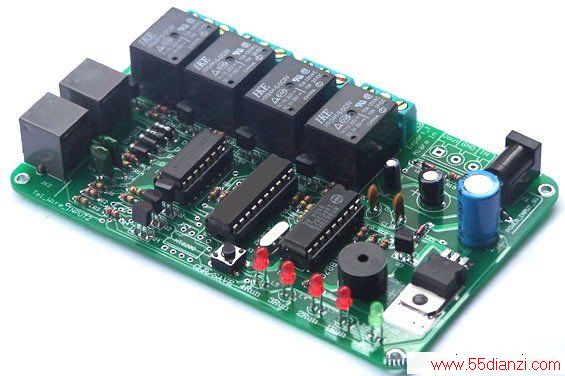

识别主人远程四路电话遥控器评估板

ql201识别主人远程电话遥控器/芯片的典型应用

点击放大

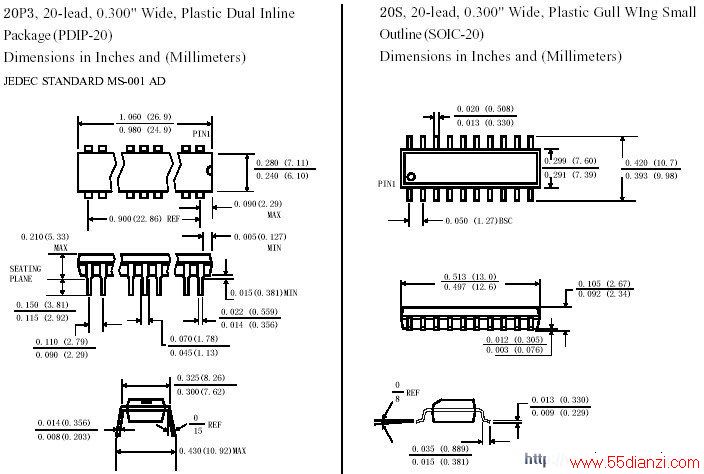

ql201识别主人远程电话遥控芯片的封装尺寸

技术咨询：0595-22570937 联系人：王工
本项技术办理专利中，并接受厂商的以此技术为基础的芯片功能定制，要求5K起。
