当前运营商在部署PTN时主要考虑3G Backhaul的应用，通常是PTN单独建网，与传统SDH网络无交涉，主要因素是：一方面考虑PTN是新技术，需要现网长期验证积累各种经验，另一因素是在PTN建设和部署中不影响现有网络，不对成熟的2G网络造成影响。这种PTN建网思路可以达到快速建设PTN承载网为 3G无线服务，但引入的新问题是在Backhual层面逐步形成两种SDH和PTN不同技术的网络，导致网络规模越来越庞大、运维越来越复杂。运营商面临的另一个问题是在不断建设3G无线网络时，2G无线网络仍有大量的扩容和补点建设，由于2G无线基本以SDH网络承载，2G基站的扩容和补点导致SDH网络的不断扩容，运营商就会出现PTN和SDH网络同时建设的局面。
为了保护运营商的投资，本文详细分析PTN在2G Backhaul规模引入的思路，协助运营商建设统一的Backhaul承载网。
PTN与SDH间插组网
PTN与SDH间插组网如图所示，2G基站扩容的位置增加PTN设备，同时融入SDH网络，从用户层面来看，PTN与SDH设备并无两样，可以快速部署，但针对PTN设备而言，如果要实现与SDH设备间插组网，PTN设备需要具备如下所示的功能：
PTN的线路侧接口由常用的以太网接口更改为STM-N接口；

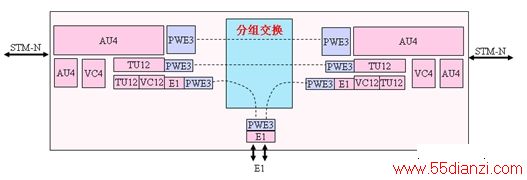

为了保证其他站点的业务和告警在PTN节点穿通，PTN设备需要支持AU4/TU12层面的功能穿通。由于PTN设备是基于分组交换的，因此需要设备实现AU4/TU12级别的PWE3处理（或类似功能的处理，无相关标准），同时对于本站点上下的E1业务需要进行PWE3处理，这些功能的处理会导致 PTN的SDH业务线卡处理极其复杂；
另一方面，采用PTN与SDH间插组网，线路接口只能使用STM-N，与PTN常用的以太网接口不同，随着PTN部署越来越多，SDH逐步退网，网络演进到全PTN组网时，再使用STM-N作为PTN线路接口不太合适，此时将PTN线路接口更换为以太网接口时会增加较多的额外投资。
从设备复杂度、网络演进等各种因素考虑，不建议PTN与SDH间插组网实现2G基站的承载。
PTN与SDH组不同的层网络

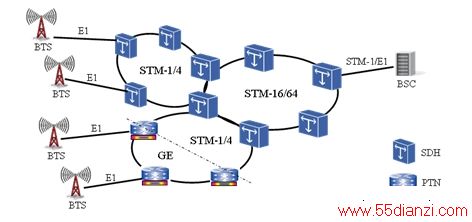

PTN与SDH组不同的层网络示意图如下所示，在该组网中PTN位于接入层，SDH位于汇聚层。
PTN需要具备如下功能：
大部分PTN节点采用以太网接口进行组网，使用PTN的基本功能；

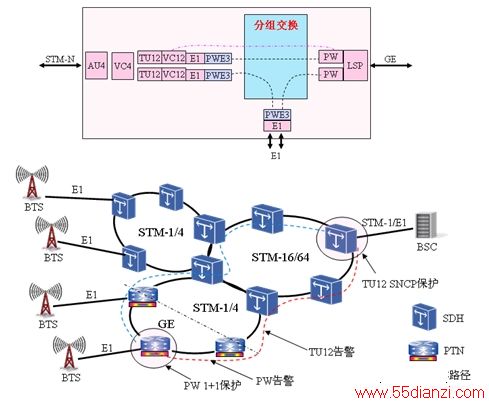

PTN与SDH相邻节点采用STM-N接口进行组网，PTN的STM-N接口需要具备如下功能：
E1的PWE3功能；
E1到STM-N的映射解映射功能；
TU12告警与PW告警转换功能；
采用PTN与SDH组不同的层网络，业务保护方式为在PTN设备上启用PW 1+1保护，SDH设备启用TU12 SNCP保护，由于PTN的STM-N接口单板具备PW与TU12告警转换功能，因此可以保证E1业务的端到端保护。

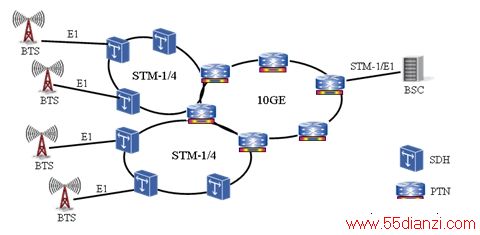

PTN与SDH组不同的层网络也可以是PTN在汇聚层、SDH在接入层，同样可以实现业务的端到端保护。
当前PTN设备普遍具备Ch STM-N接口板，只需要在改板实现PW告警与TU12告警的转换功能即可实现上述组网功能。设备实现不复杂，具备技术可行性。
另一方面，从网络部署的角度来看，采用接入层PTN+汇聚层SDH组网方式，对接入层的传输网进行SDH到PTN的改造，对整网业务影响较小，具备工程实施的可能；采用接入层SDH+汇聚层PTN组网方式，建议新建汇聚层PTN，由于汇聚层设备节点数相对较小，同样具备工程实施的可能。
从设备复杂度、网络演进等各种因素考虑，建议PTN与SDH组不同层网络方式实现PTN对2G基站的承载。
小结
中兴通讯顺应网络IP化发展趋势，推出新一代城域融合分组传送设备iPTN系列产品。该系列产品采用全分组交换内核的体系架构，集成了多业务的适配接口、传送特性的MPLS转发技术、同步时钟、电信级OAM和保护等功能，为用户提供面向电信业务向IP化演进背景下的端到端承载网解决方案。同时为了解决PTN与传统SDH网络共存和互通问题，iPTN系列提供多种STM-N接口，满足各种不同组网应用，实现用户网络平滑演进需求。
