气味传感器TGS2602介绍及其应用

　　Vhvs=RinxVCC／（Rin+Rf）=10xltYx3/（10x103+l×106）≈0.03这样，即使输入电压有0.01V的波动，输出电压仍可保持稳定。

　　电路调整：

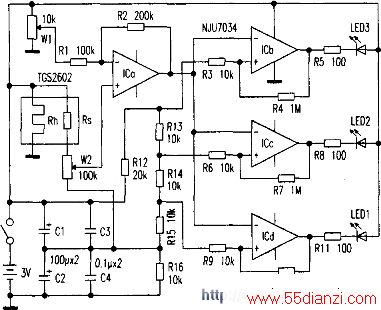

    1.接通电源，调节Wl，I-Ca的输出电压可在3V～0.5V之间变化；当ICa输出电压分别调至0.5V、lV、1.5V时。LEDl、LED2、LED3将依次点亮；
   2.接通电源，因传感器内加热器温度上升，吸附氧气量增加，传感器阻抗Rs随之增高，这时可见I-Ca输出电压有下降倾向。由此可判断传感器及放大电路正常。

　　正确调整时需要清洁的空气及浓度为10ppm的乙醇，业余条件下可采用类似酒精检测器的方法：首先调Wl使ICa输出为0V，然后口含一口啤酒，距传感器数厘米远处喷出，这个量相当于数百ppm浓度的酒精，此时调整W2，使ICa输出为1.5V，三个LED全部点亮。

　　气味检测器有以下用途：
    1.确定某一环境中臭味的发生源以及检验除臭剂的效果；
    2.判断食品的鲜度以及调查某种保存方法下食品劣化的速度；
    3 检测已刷涂料或油漆的气味浓度以确定它们的干燥程度；
    4.利用比较器的输出电压去控制排风机的开、关，自动保持局部环境的空气清洁。
