利用GR6953实现电子镇流器的预热和无灯保护功能

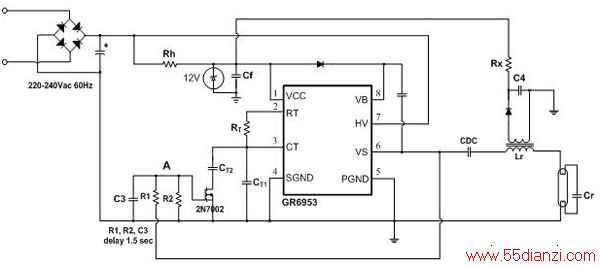

　　图1是用GR6953实现的预热及无灯电子镇流器电路原理图。该电路的振荡频率由式(1)确定。

　　图1：利用GR6953实现的预热及无灯电子镇流器电路原理图

　　f = 0.7213 / (RT * CT ) ….. (1)

　　f1= 0.7213 / (RT * CT1) ….. (2)

　　这里忽略了2N7002 MOS管的结电容。因为仅有CT1电容，所以振荡频率很高，远离电路谐振点，加在灯两端的电压很小。进入预热过程。预热时间可以由R1、R2、C3控制。预热电压和电流可以通过控制电容CT1来实现。如图2所示T1时间段。

　　当A点电压继续上升，并超过2N7002栅极钳位电压时，2N7002导通，电容CT1、CT2并联。振荡频率降至f2。f2即是正常工作频率，如下式(3)所示：

　　f2= 0.7213 / (RT*(CT1+CT2)) …..(3)

　　工作电压如图2所示T2时间段。

　　至此，就实现了预热、触发和运行的全过程，使灯以最低的电压触发，提高了灯的使用寿命。

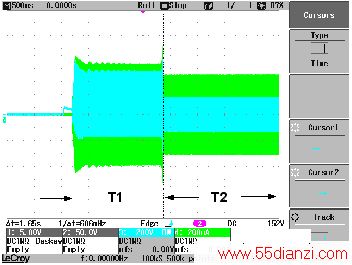

　　图2、预热启动电压波形

　　无灯保护间歇振荡法
　　GR6953为低功耗启动设计。启动时用降压电阻从直流母联机取供电电压。启动后，从负载端采用电感Lr二次侧馈电法C4维持GR6953的供电，如图1中的Lr、C4 和Rx电路。当无灯负载时，电感Lr二次侧感应电压为零伏特，无法给GR6953供电，只能从降压电阻供电。当GR6953启动后，功耗增加，Rh上压降增加，Vcc下降。当Vcc下降到欠压值下限Vccuv- 时，GR6953停止工作。这时，GR6953功耗又减小，Rh压降也减小，Vcc开始上升。当Vcc上升到欠压值上限Vccuv+ 时，GR6953又开始工作，Vcc又会因为GR6953功耗增加而再次下降到欠压值下限，又停止工作。这样重复就形成了图3给出的间歇工作状态。这样可以减小功率Q1、Q2、MOS管在空载时对容性负载驱动的功耗，使功率管温度远低于最大结温，提高了镇流器的寿命。


        图3、无灯时半桥输出电压

　　结语
　　本文中采用的串联开关电容法和空载间歇振荡法，只需要少数的元器件，就实现了灯的预热和降低了无灯负载时的功率管开关损耗，从而大大提高了灯的寿命和镇流器的寿命，是一种低成本方案。

　　电路板实做，如图4。


　　图4
