1、AP3029简介
AP3029是将开关管与肖特基二极管集成在内的PWM（脉冲宽度调制）模式的升压型变换器。它仅通过几颗外部元件--升压电感、输入电容、输出电容、反馈电阻来完成对负载WLED的驱动，且AP3029有着较高的频率（1.2MHz），这样，还可以减小外部电感的尺寸，更加节省了系统的空间。
AP3029有着较其它同类产品更宽的输入电压范围，可从2.5V到16V，大部分同类产品的输入电压最高只有6V，这样可以使系统的使用范围更广泛。
AP3029正常工作时采用输出恒定电流控制模式，它的输出电流是通过内部的基准电压和外部的反馈电阻来控制。AP3029内部的基准电压较低，只有200mV，这在一定程度上降低了驱动损耗，提高了工作效率。
AP3029的输出电压是由负载WLED的串联个数来决定的，如果输出WLED出现断路情况，AP3029会将输出电压自动拑位在27V，实现过电压保护。
AP3029内部有软启动功能，在系统启动时，输出电压变得很平滑，且输入冲击电流也得到了限制。
通过完善而可靠的保护功能，可以大幅度的提高系统的安全性和实用性。
2、AP3029的典型应用方案
2.1AP3029驱动串联WLED应用方案：

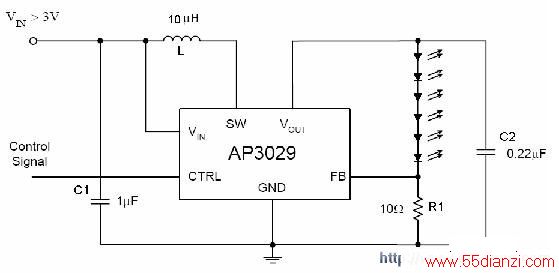

通常，小尺寸的显示屏幕上需要2~6颗WLED做背光，普通WLED一般工作在3.2V/20mA,图1即为基于AP3029设计的6颗串联WLED驱动电路。根据屏幕尺寸不同可以调整WLED的数目。
AP3029通过反馈电阻R1对WLED进行恒定电流驱动，ILED=VFB/R1。输出电压即为六颗WLED的正向电压加上R1上的压降，6*3.2+0.2=19.4V。输出功率为388mW。

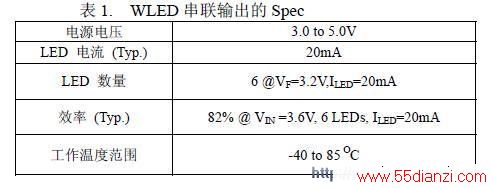

该典型应用方案的技术规范如表1所示。
图2即为AP3029并联驱动WLED典型应用方案。
该应用方案的技术规范如表2所示。

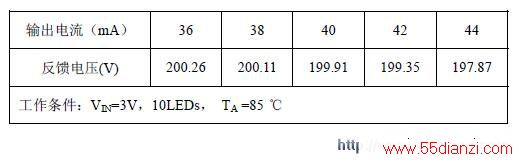

表3即AP3029在85℃下驱动10颗WLED时，输出电流与反馈电压VFB的关系。如果AP3029驱动能力足够，VFB将会随着输出电流的增大基本保持不变。
表3.85℃时AP3029驱动10颗WLED的输出电流与反馈电压的关系
为了解决上述问题，可以在输出端使用PNP对管来实现输出电流的匹配。连接方式见图2。在这里，要推荐使用集成PNP对管，且放大系数β＞＞2，这样可以保证两个PNP管的特征参数基本一致，减小误差，达到更好的均流效果。
表4给出了在不同的输入电压下，两排WLED（每排五个WLED）在加入均流设计前后的电流分配情况。
表4，输出电流的均流精度
在表4中可以看出输出电流经过均流设计后，电流分配情况有了本质的提高。完全满足WLED背光驱动中的电流匹配要求。
3、总结
以上所介绍的AP3029两种驱动方式已经过验证，结果可行，并满足客户的多种要求，被客户接受和采用。
综上所述，AP3029作为便携式数码产品的背光电源有着广大的市场，能够完全满足大部分客户的不同要求。是一种性能价格比很高的设计方案。
