脚号
脚名
功能
1
Drain
输出功率场效应管的D极连接端,通常与开关电源脉冲变压器连接
2
Souree
输出功率场效应管的S极连接端,通常接地.内部有过流检测电阻
3
VCC
供电端
4
Feedback
反馈控制端,通常在该脚外围连接光电耦合器作为稳压控制端
5
SOFt Start&Sync
软启动/外部同步频率信号输入端

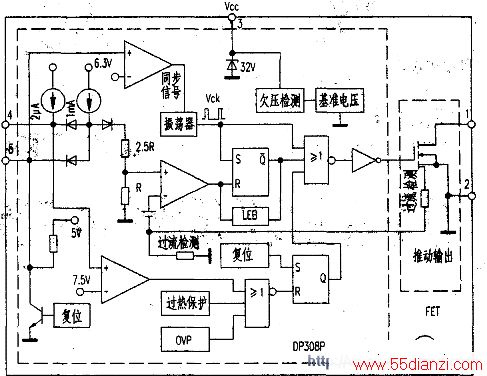

DIY308P③脚既是供电端，也是启动电压与低压保护输入端。当③脚电压高于15V时，DP308P开始启动工作，①脚输出脉冲信号；当该脚电压低于10V时，DIY308P停止工作，并被锁定，直到再次开机才能重新启动。
在该脚内部接有一个32.5V的稳压管，以确保不至于因③脚电压过高而损坏内部的VMOS管。
DP308P⑤脚是软启动／外部同步频率信号输入端，通常将行频信号引入该脚，使电源振荡器振荡频率与行频同步，并被行频锁定，以免互相干扰，在显示器屏幕上产生斜条或者波纹干扰。若不需要龟源振荡频率与行频同步，则可以将该脚与电源开关变压器反馈绕组相连。当该脚悬空或者没有外部时钟频率引入时，DP308P工作在低功率振荡状态，输出电压降为正常值的1／3。⑤脚也是软启动输入端，通常与地之间接～个大容量电解电容作为软启动电容。
当市电电压升高或者输出电压负载变轻时。T601次级绕组输出电压就会升高，C638两端的+210V电压升高。该电压经R643、R645、R646取样后的电压同样升高，使IC604①脚的R极电压升高，IC604③脚（K极）电压下降，于是，光电耦合器IC602①、②脚内部的发光二极管发光强度加强，内部的光电管导通程度加强，DP308P④脚电位下降，被其内部电流检测电路检测并经过DP308P内部逻辑运算电路运算后，使内部开关管导通时间变短，截止时间延长，降低开关变压器T601的储能，从而降低输出电压。
反之，如果交流电压降低或负载变重时，稳压调整电路就会使内部开关管的导通时间变长，截止时间变短，提高输出电压。如此周而复始，使输出电压稳定在额定值。
开关电源刚开始工作时处于自由振荡状态，振荡频率由芯片内部电路决定。行电路开始工作后，行输出变压器输出的逆程脉冲信号就由T602隔离、C617耦合至DP308P③脚，DP308P内部摄荡频率被行频锁定，这样就避免了行扫描电路和开关龟源之间的相互干扰，而导致画面出现条纹或者亮带的现象。
C610、R606、D608以及C611、D607、R618、C612、D605构成反峰电压吸收回路（又名消尖峰电路），其作用是在DP308P内部开关管由导通转为截止时，将开关变压器初级绕组产生的反向高压吸收，以免其叠加在+300V电压上使开关管击穿损坏
