氯化锂湿敏电阻器的结构及特性

1.柱状氯化锂湿敏电阻器

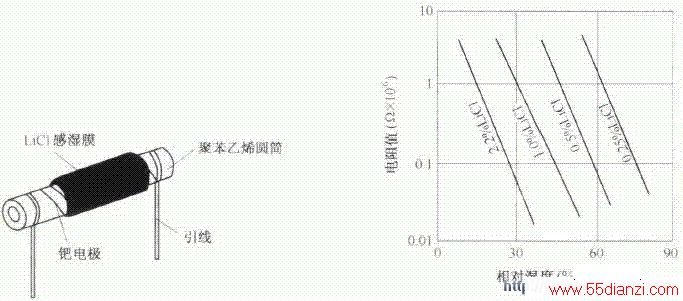

图是氯化理湿敏电阻器的结构图、在聚苯乙烯圆筒绕制两根相平行的钯引线作电极，然后在它上面涂敷一层经过适当碱化处理的聚乙烯醋酸盐和氯化锂水溶液混合体，干噪后形成感湿薄膜。由于感温湿膜吸附或释放水分子而改变其电阻值，通过检测电极间的电阻值即可得知相对湿度的大小。

图中给出柱状氯化锂湿敏电阻器的电阻值与相对温度度的关系曲线。从图中可以看,对于一种配方的湿敏电阻，其测试湿度的范围相当狭窄。因此，设法将氯化锂含量不同的几种湿敏电阻器组合使用，其测量范围才能达到20%RH - 80%RH。

2.板状氯化锂湿敏电阻器

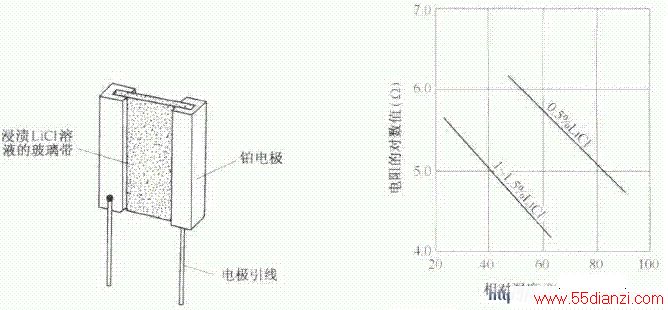

板状氯化锂湿敏电阻器的结构如图所示。它是在无碱玻璃带上浸渍氯化锂溶液而构成的湿敏元件。铂电极采用压制方法与玻璃带密切结合成一体，然后由焊接的引线引出。

上图给出板状氯化锂湿敏电阻器的电阻值与相对温度的关系曲线。如图所示，其电阻的对数值与相对温度呈线性关系。和柱状湿敏电阻器一样，若仅采用一个温敏电阻器，则能检测的相对由度范围也较狭窄，必须采用不同浓度的氯化锂湿敏电阻器才能完成20%RH - 80%RH温度范围的检测。
