金属氧化物陶瓷湿敏元件的结构及特点

     金属氧化物陶瓷湿敏元件是由金属化合物多孔性陶瓷烧结而成的。烧结体上有微细孔，可以使湿敏层吸附或释放水分子，造成其阻值的改变。

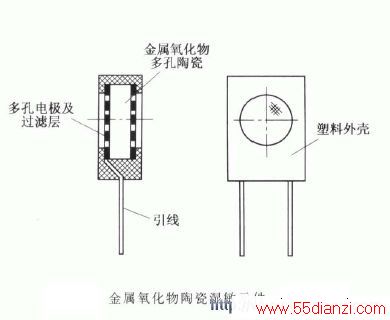

     金属氧化物陶瓷湿敏元件的  般结构形式是在多孔状陶瓷体的两端有多孔电极，电极由引线引出元件的外部。在电极的外部还设置有过滤层，以防恶劣环境对元件性能产生影响。整个元件安装在塑料外壳内，如图所示。

金属氧化物陶瓷湿敏元件一般结构电路图

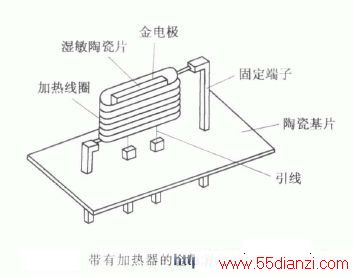

    为了减少湿敏元件的测量误差，有的金属氧化物陶瓷湿敏元件在陶瓷片的外围设置有加热线圈，以便对元件进行加热清洗，排除恶劣气氛对元件的污染。整个器件安装在陶瓷基片上，如图所示。

    金属氧化物陶瓷湿敏元件具有测湿范围宽、稳定性好、寿命长以及耐环境能力强等特点。由于金属氧化物的电阻值与湿度的关系为非线性，而其电阻的对数值与湿度的关系呈线性，因此在电路处理上应加入线性化处理单元。另外，由于金属氧化物陶瓷湿敏元件有一定的温度系数，在应用时还需进行温度补偿。
