1 Stereo—接收立体声伴音电视。
2 AV-110(AV Stereo)—CRT显像管为短管，AV输入音频为立体声。
3 AV-90—CRT显像管为普通管，椎体夹角90°。
4 MONO-110—接收单声道伴音，CRT显像管为短管。
5 MONO-90—接收单声道伴音，CRT显像管为普通管。

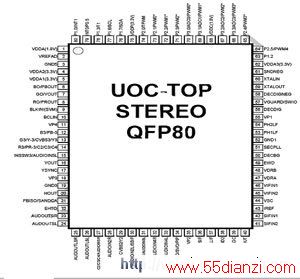

UOC-TOP-80系列特征和功能
该系列采用无铅封装，符合RoHS标准。其具有三种主要供电电压：+8V(仅对于AV和MONO版本)、+5V和+3.3V；伴音立体声功能芯片则需要提供+1.8V电压；内置MCU控制单元和OSD显示单元。
该系列IC的主要功能如下。
1 内置多制式IF PLL解调电路，时间常量IF-AGC电路，可解调CVBS信号，延迟校正和伴音陷波。
2 分离第二伴音中频或FM解调输出，AM解调电路无附加电路。
3 音频开关电路3路立体声输入、视频CVBS 3路输入、视频CVBS 1路输出、线性RGB/YCbCr输入。
4 自动Y/C信号检波器，集成可调延迟时间的亮度延迟线。
5 对于MCU、图文和彩色解码，仅需1个晶振（24.576MHz）。
6 多制式彩色解码自动搜索系统，内置基带延迟线。
7 速度扫描输出（SVM）、图像改善、动态肤色控制、伽玛校正、蓝延伸和黑延伸等功能。
8 优化的场驱动DC耦合场激励电路，场向下计数电路，行激励电路低电源启动。
9 图像几何失真调整，枕形、平行四边形、弓形等校整；图像放大ZOOM功能。
设计方案

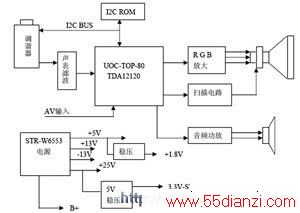

采用UOC-TOP-80系列单芯片设计CRT电视方案的框图如图2所示。对于不同制式和功能要求的方案，无须PCB设计，只需选用相适应芯片及软件，使得开发周期缩短，易于批量生产。
面以应用UOC-TOP-80系列中适应拉美制式的芯片TDA12120开发CRT电视来进行说明。TDA12120是可接收BTSC立体声的电视芯片。
从天线接收电视信号经高频头的调谐处理,输出45.75M中频信号，再经声表面滤波器，送入TDA12120芯片的44、45脚。其对输入的电视信号进行处理，由6、7、8脚输出RGB信号，经管座板视频放大，送到显像管阴极。芯片的40脚为AGC输出控制调谐器，芯片的53、54脚外接电容网络可对图像相位调整。
TDA12120有E/W输出功能，由49脚输出，经电感调制，激励行扫描电路，进行图像东西校正；47、48脚为场信号输出，激励推动场扫描电路；57脚为V-GUARD场反馈输入端，在场电路异常时，启动IC保护电路，使IC停止工作。
IC的20脚为行激励信号输出，激励行电路工作，21脚为行反馈电路输入端，行ABL电路通过射随器输入到IC的10脚，控制图像亮度变化。ABL电平通过一个大电阻加到22脚，起到高压稳定的作用。77、78脚是I2C口，外接24C16 EPROM。注意，该芯片需要1.8V供电电源。IC的1脚为1.8V模拟部分电源端，68脚为1.8V数字部分电源端。我们在产品设计过程中对NXP公司提供的1.8V供电电路（见图3）进行改进，改进电路如图4所示。这样就不需要I/O口去控制1.8V的开断，以利于整机及电源设计。图4中限流隔离电阻R954选100Ω电阻，起隔离延迟作用。该电阻不能选0Ω，会造成IC工作不正常，使电视开机不正常。80脚是外接红外遥控接收头，66脚为本机按键输入口，接主机按键板；59、60脚外接24.576MHz晶体，提供IC工作频率。

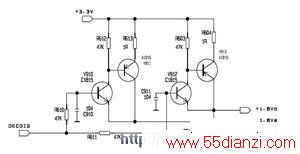

图3 NXP设计的供电电路

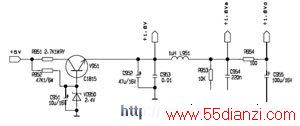

图4 改进后的供电电路
选择该芯片TDA12120可开发接收南美三制式功能的电视。
1 电视制式：PAL、M/N、NTSC、M（南美制式）
2 AV、NTSC 3.58M、4.43M
3 声音功能具有接收BTSC功能
在内置软件部分具有新颖OSD显示，可兼容多国文字，还可以开发一些附加功能，如游戏、日历、定时开关机、V-Chip等功能。
