AD7416中有一个故障排队计数器用以避免干扰造成的OTI输出端误触发，这个计数器的排队长度由配置寄存器设定。如果排队设置为4，那么就需要连续4次测量温度超限才能引起OTI的有效输出，小于4次都认为是干扰，将复位故障排队计数器。
2 系统设计
2．1 硬件设计

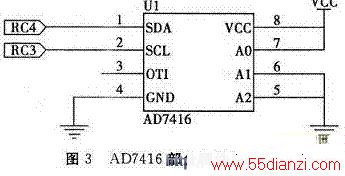

系统中AD7416部分硬件原理图如图3所示，A2、A1、A0 分别接低、低、高电平，在八位地址中，高四位为1001表示选中7416，次三位为A2、A1、A0表示的地址，最低位表示读写，所以应用中AD7416 的写地址为10010010B，读地址为10010011B。本例中仅使用AD7416进行测量温度，OTI悬空，没有利用。串行时钟、数据总线对应连接处理器的时钟、数据总线端口。
2．2 软件设计
AD7416的01H为配置寄存器，其最低位为0，则启动芯片采集温度值并进行AD转换；为1则停止芯片工作。软件开始首先启动芯片工作，程序如下：

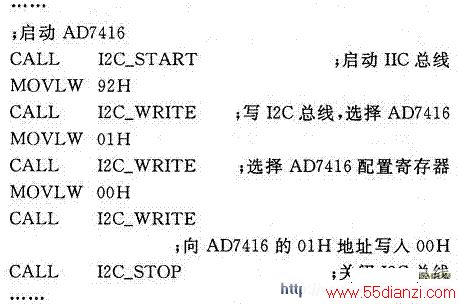

这段程序向AD7416的配置寄存器写入00H，完成芯片的测温启动。I2C_START子程序启动IIC总线，I2C_WwRITE子程序向IIC总线写一个字节，I2C_STOP子程序关闭IIC总线。程序首先向IIC总线写92H，选中AD7416芯片，然后把01H写入AD7416的地址指针寄存器，选中配置寄存器，最后把00H写入配置寄存器。

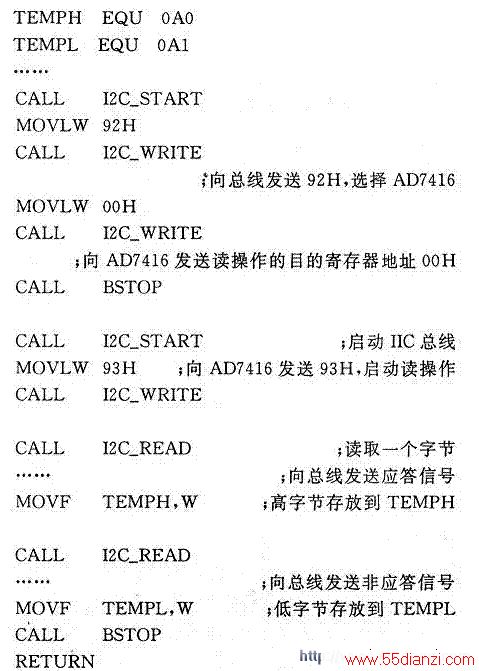

读取双字节温度值时，首先要向AD7416写入目的寄存器地址00H，即要读取数据的寄存器的地址，存放于地址指针寄存器中。然后发送读命令，接收到第一个字节后，处理器向总线发送应答信号，接收第二字节发送非应答信号，完毕后停止总线操作。从AD7416中读取温度值的部分程序如下，TEMPH存放高字节，TEMPL存放低字节：
3 结论
系统设计中使用了AD7416的测温功能，从使用过程看，该芯片结构简单，操作方便，功耗低，是低功耗测温系统的最佳选择。又由于使用片内温度传感器，所以大大简化了设计结构，同时也在很大程度上提高了系统的可靠性。
