图4 在电路不同工作阶段的功率损耗
DTV1500系列阻尼二极管
在新型监视器的设计中，水平偏转的频率越来越高。在普通的15寸监视器中，水平偏转频率高於70 kHz，在高档监视器中，水平偏转频率甚至高於130 kHz。正是由於偏转频率升到这麽高，促使意法半导体研制新系列的阻尼二极管，对它们的参数作了优化（VFP低、trr小）。
DTV1500系列阻尼二极管的trr很小，因而可以提高临界频率FC。由於这项新的技术，VFP可以降低，因而由截止到导通的切换损耗也就降低了。
表1列出了四种不同的阻尼二极管：L、M、H及UH，以及它们的主要参数。这些器件都有采用TO-220AC、TO-220FPAC及ISOWATT220AC封装的产品。
新系列阻尼二极管的型号的命名按以下进行：DTV及DMV：与过去的产品相同；1500代表Vr为1500 V。产品型号中後面的字母的含意是：L代表低频；M代表中频；H代表高频；UH代表超高频。
VF max
(6A, 125°C)
(V)
trr max
(1A, 50A/&mICro;s
30V, 25°C)
(ns)
VFP typ
(6A, 80A/µs, 100°C)
(V)
VRM
(V)
DTV1500L
1.5
170
28
1500
DTV1500M
1.65
135
21
1500
DTV1500H
1.7
125
18
1500
DTV1500UH
1.3
125
12
1500
表1 DTV1500系列中各种阻尼二极管的主要参数
对於14、15、17寸的监视器，阻尼二极管通常是与调制二极管一起工作，以便进行东-西校正（图5）。

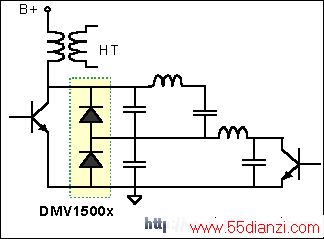

图6 包含东-西校正时的水平偏转电路
为了实现东-西校正，意法半导体提供二极管STTH306，为了同时实现调制与阻尼这两种功能，意法半导体提供DMV1500系列。DMV1500x器件有三种型号的产品：DMV1500L、DMV1500M以及DMV1500H。这三种器件分别用於低频、中频、高频的显示设备。
阻尼二极管的电气参数分别与DTV1500L、DTV1500M及DTV1500H相同。调制二极管是600V的器件，它的动态参数经过优化（VFP低、trr小）。
调制二极管的主要参数如下：
t rrmax = 50 ns（在1 A、50A/μs、30V、25 ℃时）。
VFMax = 1.4V（在3 A、125 ℃时）。
VFPmax = 8 V（在3 A、80 A/μs、100 ℃时）。
一般说来，监视器制造商在设计时应遵循以下几点：阻尼二极管和调制二极管的外壳温度必须低於100 ℃（在室温等於40 ℃时）。
一个经常遇到问题是：在峰值电流IP高於使用说明书中所列出的平均电流（IF(AV)）时，是否可以使用阻尼二极管或者调制二极管？回答是：可以。唯一的限制是，IF(AV)的数值以及工作的结点温度。在外壳温度TCASE低於100 ℃时，IP高平均电流IF(AV)的情况下，一般是没有问题的。
图6列出了尺寸不同的电视机及监视器使用的器件。对於低档电视机、高档电视机以及14寸、15寸监视器，通常选用中频的DTV1500M、DMV1500M、DTV1500L及DMV1500L（正在开发）、STTH306。对於17寸监视器，选用高频的DTV1500H、DMV1500H，或者中频器件DTV1500M和DMV1500M。对於19寸及大於19寸的监视器，选用超过频的DTV1500UH、高频器件DTV1500H或DMV1500H。
图6 不同尺寸的电视机或监视器使用的意法半导体阻尼二极管及调制二极管
