智能功率场效应管(MOSFET)特性介绍

智能功率场效应管(MOSFET)特性介绍

点击数:7598 次   录入时间:03-04 11:37:22   整理:http://www.55dianzi.com   元器件特点及应用

    MOSFET的开关性能优于双极型晶体管,因此在功率电子开关的应用场合几乎都由功率MOSFET来担任。例如,开关电源、逆变器、变频器、负载开关、直流固态继电器中的开关器件几乎都采用了功率MOSFET。近年来,随着科学技术及半导体工艺技术的发展,功率MOSFET也不断地改进,提高了性能。其主要表现在两个方面:一方面是其导通电阻RDS(on)不断地下降,由过去的几百mΩ下降到几十mΩ,目前已可做出导通电阻仅mΩ的新产品来,使功率MOSFET的功率损耗不断地减小,提高了效率,并简化了散热装置。有的功率MOSFET甚至于可不用散热器。另一方面是增加了功率MOSFET的保护功能,增加了栅一源箝位保护、漏一源箝位保护及短路限流保护。这样,在开、关机瞬态过程中或负载瞬态接通或断开时,使功率MOSFET受到瞬态的过压、过流冲击而不损坏,并且在发生短路事故时,保护功率MOSFET不烧毁。

    具有这种较完善保护功能的功率MOSFET称之为智能功率MOSFET。



www.55dianzi.com

    当漏极电流ID在额定电流范围时,部分漏极电流从电流检测极流经R2时所产生的压降不足使三极管Q导通所要求Vbe电压(<0.6V),则Q截止;当漏极电流ID超过额定电流(或负载发生短路)时,R2上产生的压降大于0.7V,则Q导通,栅极G的电压经R1、三极管Q的C、E极流入源极S。Q的导通降低了功率MOSFET的VGS,同时降低了漏极电流lDoID超过额定电流值越大,即R2上的压降也越大,R1上的压降也越大,则VGs越小,使限制了IDO这就是限流的工作原理。

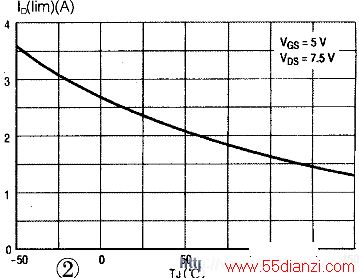

    该限流结构的限流大小与结温有关(见图2),而结温的高低与MOSFET的散热条件有关。限制的漏极电流I D(lim)=13A(但实际工作时,结温应小于125℃)。




www.55dianzi.com

    该MOSFET最适合于工作电压为12V,环境较条件差的场合,如汽车电子装置(用5V单片机的I/O口直接驱动)。它也适用于工作电压高,负载电流小的场合。
