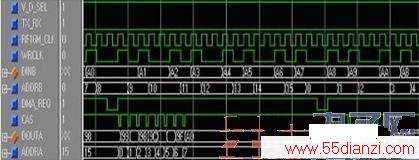

图7 数据接收状态信号时序
4.2 数据发射状态仿真
置V_D_SEL 为高，TX_RX 为高，表示现在处于数据发射状态。依据时序关系产生所需的时钟，复位信号;产生EMIFF 接口数据线上的数据，模拟OMAP 输出的发射数据; 模拟产生ADA 使能输入控制信号AD_DA_ENABLE;SDRAM CAS 信号等等。如下图所示，ADA_CLK为内部产生的6.4M时钟，输出作为ad9861的DA转换的主时钟。对ADA_CLK的上升沿计数得到 AD9861侧的地址ADDRB，当ADDRB为8或0时，产生一DMA中断，触发OMAP通过EMIFF接口把发射数据输出到EMIFF接口数据总线上，每个DMA请求写8个数据，产生8个低脉冲的CAS信号，对CAS的脉冲个数进行计数，得到OMAP侧地址的低3位，最高位由ADDRB的MSB取反得到，这样能避免读写冲突。DINA为EMIFF接口数据线上的数据，用CAS延迟信号的下降沿来锁存DINA，满足EMIFF的SDRAM写时序，可以正确地把数据写入到双口RAM中。DOUTB为输出给DA的数据，同时按照时序要求产生一发射同步信号TX_SYNC,用来指示发射的I和Q，用 ADA_CLK的上升沿采样，正好能采样到DOUTB和TX_SYNC的中间，确保数据的稳定性。

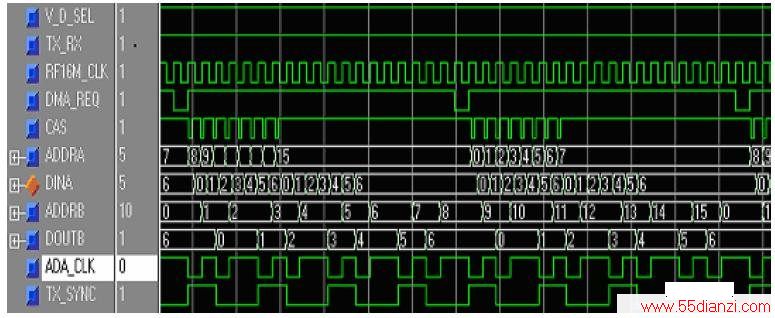

图8 数据发射状态信号时序
4.3 数据实测结果
记录的频谱图，时域波形图和星座图如下，频谱为250K，跟信号源设置的频偏一致。时域波形I 落后Q 90 度，且I 的最大值对应于Q 的零点，两者的正交性得到了保证，星座图是一个圆同样证明了这一点。

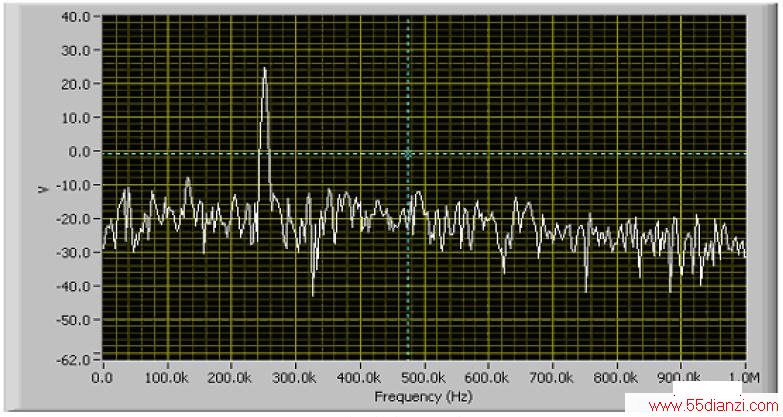

图9 接收信号频谱图

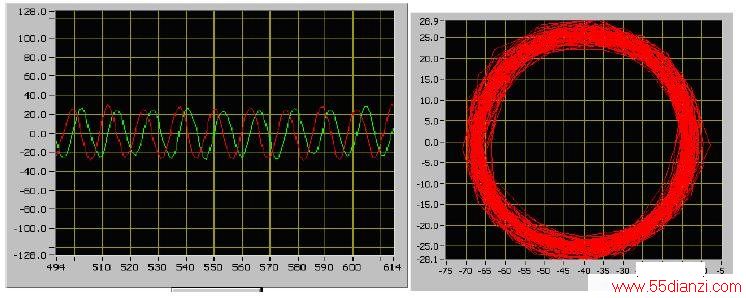

图10 接收信号时域波形图 图11 接收信号星座图
