3.3 WiMAX网络应用模型的系统切换和漫游服务
WiMAX应用模型可以支持在同网关（ASN-GW）内的系统内切换，不同网关间的切换以及漫游服务，以下结合IEEE 802.16e协议进行进一步分析。
3.3.1 Intra-ASN系统内切换
根据IEEE 802.16e提供的物理层和MAC层能力以及WiMAX网络参考模型完成Intra-ASN系统内切换。其中可采用R8接口（图3未示出）实现基站间的通信。在OFDMA系统中，可根据载干比（CINR）参数来决定切换。在各种切换类型中，连续的CINR测量都是必须的。遵照IEEE 802.16e协议的相关规定，系统可以通过扫描请求和响应消息使移动站周期扫描邻区基站，触发邻区扫描并发起切换。包括如下步骤：
（1） 当移动站检测到服务基站的CINR信号低于剔除门限（H_Delete_Threshold），则可发起邻区扫描，测量邻区基站的CINR值。当移动站检测到某个邻区基站的CINR值高于服务基站信号的增加门限（H_Add Threshold）时，则发起切换请求。
（2）基站和移动站均可决定选取目标基站的过程。移动站可经过扫描选取目标基站完成切换过程；移动站也可通过MOB_移动站SHO_REQ消息反馈测量结果给服务基站，由服务基站决定最终选取的目标基站。
3.3.2 Inter-ASN系统间切换
借助移动IP技术、基于MIP和基于代理MIP移动性管理方式完成跨ASN-GW切换。在基于MIP的切换模式下，MIP客户端驻留在移动站，由移动站实现MIP功能，跨ASN-GW的切换由网络侧发起。包括以下步骤：
（1）切换的触发条件发生；
（2）ASN-GW向移动站发送代理公告消息；
（3）移动站在收到带有新转交地址（CoA）的代理公告后，向归属网络代理（HA）发送．MIP注册消息，以保证移动站会话连续性；
（4）向HA转发MIP注册消息，HA返回MIP注册应答，并由当前服务的拜访地网络代理（FA）最终向移动站返回MIP注册应答。
在基于代理MIP的切换模式中，由ASN-GW承担代理MIP功能的方式。MIP客户端驻留在ASN-GW上，由ASN-GW为移动站代理实现MIP功能。代理MIP方式下，ASN-GW在鉴权阶段从AAA服务器获得MIP注册所需要的相关信息，包括DHCP服务地址，生成鉴权扩展的安全信息等，跨ASN- GW切换处理对移动站而言是透明的。
包括以下步骤：
（1）服务ASN-GW通知目标ASN-GW建立一个新的MIP会话；
（2）目标ASN-GW向HA发送MIP注册；
（3）新MIP会话建立。在MIP成功注册后，HA将把移动站的后续前向报文发往目标ASN-GW；
（4）触发目标ASN-GW建立与基站的隧道；
（5）目标ASN-GW与基站之间建立新的Intra-ASN隧道关系。
3.3.3 漫游

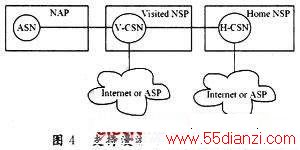

漫游功能使得WiMAX用户能够在拜访地网络的覆盖区域内，使用系统提供的包括鉴权、计费等网络服务，从而为用户提供广泛的覆盖和业务接入范围。如图4所示的WiMAX支持漫游。ASN提供无线接入，拜访地NSP的V-CSN为用户提供Internet接人、AAA代理等功能，归属地NSP的H-CSN为用户提供Internet接入、用户鉴权、授权和计费等功能。漫游用户可以通过V-CSN或H-CSN接入到Internet网络中。主要流程步骤：
（1）移动站接入网络；
（2）归属地NSP的H-CSN对移动站进行用户／设备鉴权和IP地址分配；
（3）可选的，如果用户支持标准MIP或代理MIP业务，那么系统还将使用标准MIP方式或代理MIP方式为用户建立MIP会话；
（4）用户可以通过V-CSN接人到Internet网络中；
（5）如果有强制隧道要求，那么用户将通过H-CSN接入到Internet网络中。
当用户签约为支持漫游的WiMAX用户，且其归属网络与拜访地网络间支持漫游，那么，用户无论是使用游牧式、便携式还是完全移动式业务，都能在拜访地网络接入到WiMAX系统，从而使用系统提供的服务。
4 结 语
本文综合研究了在IEEE 802.16e技术规范和WiMAX网络结构中支持移动性的服务能力，进一步给出了基于IP的移动WiMAX网络的应用模型，为基于IEEE 802.16技术的应用和产业链的形成提供一个参考。研究进一步发现，虽然IEEE 802.16e提供了一系列WiMAX网络的物理层和MAC层的移动服务能力，而且WiMAX提供了移动性管理、鉴权以及网络接口，但WiMAx论坛尚未完善和优化以支持互联移动管理和资源管理，而且基于移动IP的应用的网络应用仍在研究之中，将进一步研究优化网络资源下的WiMAX网络的移动服务管理。
