如果接收机在SJ频率范围内在等于或好于指定BER下运行，那么接收机满足标准。

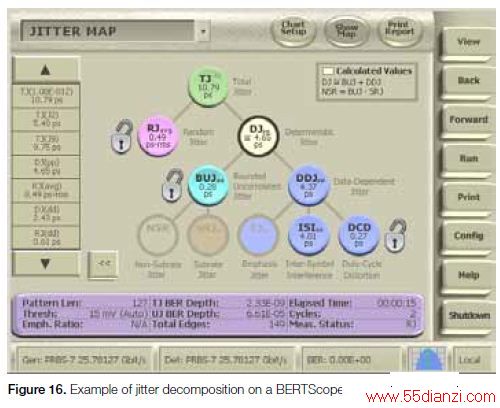

图16. BERTScope上的抖动分解实例。
4. 诊断测试
一致性测试和诊断测试之间的差异是复杂程度。一致性测试包括的单元一般非常多，容易理解。为了确定系统的哪些单元或组件可能导致问题，应战略性地规划诊断测试，找到特定弱点。它们应该内置复杂性和综合测试，以找到问题，确定余量。
4.1. 如果发射机测试失败怎么办
如果发射机测试失败，那么去掉任何一致性测试电路板，尽可能使用直接连接分析发射机输出，简化测试。然后执行抖动和噪声分析。在应用更复杂的码型时分析分类结果，引入更长的PCB，应用预加重，打开串扰汇总器。对每套条件，分析眼图、BER眼图、BER轮廓以及抖动和噪声分类。参见图16。
装有80SJNB软件的DSA8300及配有抖动位置选项的BERTScope可以自动区分不同类型的抖动，帮助隔离问题：
非周期BUJ →串扰屏蔽不足。
DCD →发射机失真。
ISI →输出路径问题。
高RJ →发射机时钟问题。
SJ和周期抖动(PJ)、正弦曲线和周期噪声→附近元器件发出的电磁干扰，如可能的开关电源。通过研究抖动频率频谱，可以识别干扰来源。时钟恢复单元CR286A可以测量实时抖动频谱。任意频谱峰值的频率是否与其它组件的谐波对应?
4.2. 如果接收机测试失败怎么办
考察接收机对每个压力的响应。使用BERTScope的码型发生器功能。先从干净的码型入手，然后提高复杂程度。
应用低标记密度的测试码型，检查基线漂移。
使用拥有长串连续相同(CID)位和低跳变密度的码型，测试时钟恢复电路。码型的结构化越强，在应用到一致性测试电路板或滤波器时其生成的ISI越多。
扫描SJ，经过接收机，在不同幅度下为时钟恢复频响。确定时钟恢复电路抖动追踪能力失效的点。
引入更长的一致性测试电路板，测试接收机的均衡器。通过结合使用不同复杂程度的码型和不同的轨迹长度，可以生成各种ISI电平，找到均衡器的余量。
逐渐提高BUJ串扰和BJ，测试接收机容忍抖动和噪声的能力，即建立时间和保持时间。
引入正弦曲线干扰，检查电压灵敏度。
找到接收机的灵敏方面，然后应用不同的压力组合。有的压力组合可能挑战性特别大，有的压力组合下接收机可能会特别强健。
小结
以100 Gb/s速率传输信号并不简单。您需要高性能测试设备，评估每个组件及整个系统的性能。在DSA8300、BERTScope和CR286A时钟恢复单元之间，泰克为光接口和电接口发射机和接收机一致性测试和诊断测试提供了一套完整的工具。
附录 – BUJ串扰仿真

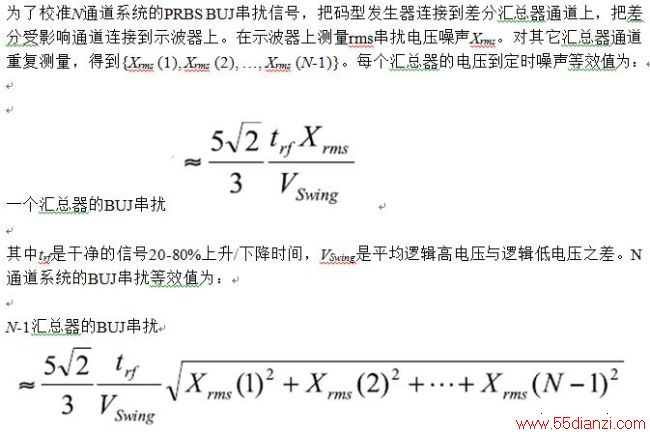

串扰是电接口接收机的一项重要压力，通过应用PRBS有界不相关抖动(BUJ)，可以简便地仿真这种压力。在过去十年中，HSS标准一直使用这种技术，在BERTScope上也可以简便地实现这种技术。仿真串扰及BUJ的另一种方案是至少再购买三台25+ Gb/s码型发生器。
PRBS码型可以应用到码型发生器的电压延迟上，以便位移跳变定时。这种PRBS定时噪声导致信号定时突然位移，这种位移与信号同步，但在位周期的整数倍时出现，像规范中要求的串扰一样。
