本文设计的镜像页请求中镜像页大小为640字节，每次传输镜像块大小为64字节，即节点发送1次页请求可以得到10次块响应。当更新1个节点时，使用镜像页请求可以把原来的1 765条请求命令和1 765条确认帧减少9／10，共减少3 177条传输帧。减少的传输帧数量随着节点数目成比例增长。
对比表1与表2，可以发现无论节点数目为多少，页请求的平均每个节点的更新传输时间都比块请求的要短。其中，发送镜像页请求时间为15．5 ms，请求确认帧时间为1．92 ms，节点为1时，共减少时间为(15．5+1．92)×1765×0．9=27 672 ms，此值与表1和表2的测量值207．2-179．6=27．6 s基本符合。
4．2．2 实验二

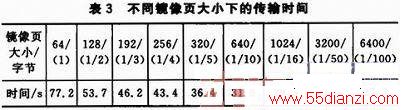

为了测试镜像页请求在点对点更新情况下的最高效率，设定最短的响应间隔为10 ms，分别测量不同镜像页大小的单个节点更新传输时间。使用CC2531(支持USB)作为OTA服务器，能够缩短服务器向应用控制台索取镜像块数据的时间，进一步加快更新传输效率。镜像大小统一为113 KB，OTA_MAX_MTU大小为64字节，节点与OTA服务器间隔均为5 m。不同镜像页大小下的传输时间如表3所列。
实验二中，由于采用了支持USB的CC2531，能够把OTA服务器返回的镜像块响应所需时间缩短为22．5ms，节点发送镜像页请求所需时间保持为15．5 ms不变，来回确认帧时间为5．76 ms。当镜像页大小为64字节时，传输所需时间为(22．5+15．5+5．76)×1765=77 236ms，也与表3中的测量值77．2 s基本相符。当镜像页大小为6 400字节时，即请求命令减少到原来的1／100，时间缩短了50 s，更新效率大幅度提高，基本达到了单个节点更新速度的极限。
结语
通过无线更新固件，免去了回收更新节点所需时间，可以达到更新完成后不破坏当前网络拓扑结构的效果。另外，在Z-Stack协议栈设计了一种镜像页请求更新方式，实验结果表明，当批量更新整个网络时，既可以提高节点的更新效率，又可以大大减小网络的更新流量，并节省节点的功耗。当进行点对点更新时，如果把响应间隔缩减为10 ms，并把镜像页设置得足够大，单个节点的更新时间可以缩减为27．3 s，接近单个节点更新速度的极限。至于使用批量的更新方式还是点对点的更新方式，视具体的应用场合而定。
