苹果5代手机电池电量检测是由电源管理芯片U7和中央处理器U1共同来完成的;而电池温度检测是由电源管理芯片U7单独来完成的。
1.电池电量检测原理:
电池电量检测信号( BAT-TERY_SWI_CONN-电池软中断指令),它是从电池接口座J6的⑤脚经过电感FL11滤波后,送入电源管理芯片U7的B8脚。

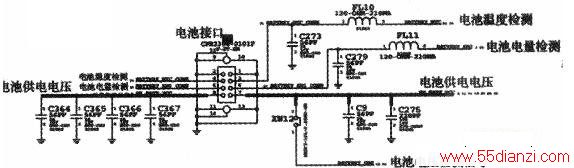

2.电池温度检测原理:电池温度检测信号(BAT-TERY_NTC_CONN)是从电池接口座J6的③脚经过电感FL10滤波后,送人电源管理芯片U7的M4脚(如下图所示)。
3.电池电量与温度检测正常判断:电池电量与温度检测正常的手机,单板开机之后可以在电池接口座J6的③脚、⑤脚测到1.8V的信号电平,如果此信号电平的电压值过低,将会给手机造成以下几个方面的故障。
1)充电不能达到饱和值,手机显示正在充电,但对电池的充电不能充人。
2)手机无电池电量显示。
3)手机总是出现USB标志提示。
若手机出现以上的几种故障表现,通常造成的原因都是电源管理芯片U7或CPU(中央处理器)Ul虚焊或损坏。
4.电池电量与温度检测的测试点:电池电摄与温度检测的测试点分别是TP4和TP5。
