663型儿童对讲机电路

　　深圳产663型儿童对讲机，价廉物美，一副对讲机仅22元。

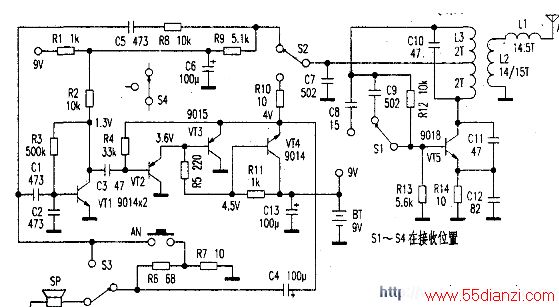

　　对讲机电源使用9V积层电池，通过测试，守候电流<10mA，发射时电流25mA，实际通话距离在开阔地带为100米，话音清晰响亮，电路见附图。

　　接收原理
   从天线A收到的信号经VT5超再生检波后，通过R8、C5加到放大器输入端，由VTl、VT2放大，VT3阻抗变换至喇叭SP发声。

　　发射原理
    将同轴按键开关S1～S4按下，VT5的电压经VT4、R10供电，VT5以基极接地，构成三点式电容振荡将载频波向天线发射，发话时声音从喇叭输入，通过VTl、VT2音频放大，话音电流的变化引起‘VT4输出电压的变化，这时VT5的输出成为调制波。

　　通话前需呼叫，按下S1～S4，再按下开关AN，由于R6、R7、C4构成放大电路的正反馈，电路产生音频振荡，激励VT4、VT5的电压、电流变化，故VT5的输出为调制波，对方便能听到嗜呼叫声，同时自己的喇叭也发声作监听。

　　电感L1～L3用约φ5mm圆管绕制，线圈匝数如图中所指，L3中插入φ3mm磁心，图中各级电压为守候状态。
