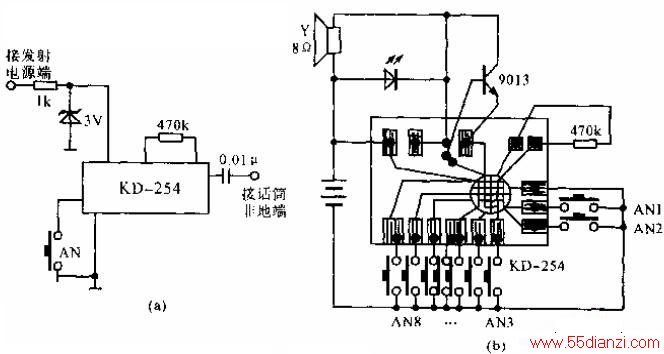

使用为玩具电话——大哥大设计的CMOS大规模多种合成音乐集成电路KD-254，可以很方便地位没有振铃功能的对讲机增加振铃功能。图（a）为KD-254及外围元件电路图；图（b）为较具体的在对讲机上的应用电路图。电源取自对讲机发射电源端，经稳压后提供工作用的3V电压。信号输出原话筒的作地端。按钮AN1-AN8为不同音乐效果按钮。触发AN6时，便是新增加振铃功能的触发端。
本文关键字：对讲机 通信设备，通信技术 - 通信设备
