HW9000(IV)P/TSD型无绳电话机主机电路分为主机A电路和主机B电路，主机A电路即无绳主机电路；主机B电路，即有绳手柄和免提电路。
1．主机A电路工作原理
主机A电路主要由接收电路、发射电路、摘挂机控制《路等组成。电路原理见中心页插图。
主机A电路主要有两个功能：第一，完成副机打电话时的有线／无线自动转换；第二，可与副机实现相互呼叫及内部对讲。
(1)接收电路原理
由副机发出的已调射频信号[74+0.025（N-1）MHz，N=1、2、…15]，经主机A电路天线AN1接收，经L3、T13、C27、T12、C84、C83、T11、C85组成的输入选择回路，选出频带内有用信号，滤除频带外杂波后加至Q22的G极作高频放大。放大后的信号经T9、C63选频，由C61耦合至混频管Q71b极，与Q20、X3、T7等组成的第一本振电路产生的本振信号汇合，差拍出10.7MHz的第一中频信号(f中=fQH-f本=[74+0.025(N-l)]-[63.3+0.025(N-1)］=10.7MHz）。这一信号经C100、T8选频后加至F2、F4两级10.7MHz窄带滤波。滤波后的信号经Q16中频放大，以弥补F2、F4的插入损耗。放大后的信号经C89送入IC5(MC3361)16脚，和IC5①、②脚、X4、C92、C93组成的第二本振电路产生的本振信号在IC5内汇合，差拍出455kHz的第二中频信号，这一信号从IC5③脚输出，经F1（455kHz中频滤波器）滤除杂波后送入IC5⑤脚。由1C5⑧脚、T14等组成的鉴频回路在IC5内将中频信号鉴频后，从⑨脚输出复合音频信号。副机的射频信号被随种导频信号所调制（这方面的内容在副机原理中讲述），这两种信号在这里要分道传输，对不同工作状态，导频信号分为两种：一种为工作导频，另一种为呼叫导频，主要用来进行功能控制。
工作导频信号经C105送入单音译码器IC7(LM567)的③脚，当送入的导频信号频率和IC7⑤、⑥脚所接的基准频率振荡回路频率吻合时，⑧脚电平由高变低。此低电平分两路：一路经D33、R87、R105送入IC9的C与非门倒相，输出高电平，使D34导通。此时，IC9:D、IC9:E组成的RS触发器不翻转，lC7⑧脚输出的一路经1C9:A缓冲放大后经R201送入IC6（ED-9P）解码芯片④脚。当输入信号编码与1C6原编码吻合时，IC6⑤脚输出高电平尖脉冲，经C112触发上述RS触发器输入端，RS触发器翻转，IC9：D输出端为高电平，经Rlll加至DP端，使有绳话机的脉冲发送电子门管Q1～Q3导通，将市话外线摘机。此时IC9：E输出端为低电平，分两路：一路使Qi、Q3截止，退出对接收电路的封闭；一路使D35、Q26导通，给发射电路提供工作电源，此时L4“INUSE”指示灯亮。
当副机脉冲拨号时，调制在射频上的工作导频，按拨号号码要求断续调制在射频上，所以IC5⑨脚输出的C作导频也按拨号号码要求断续输出，经IC7单音译码，IC6解码的触发信号也按拨号号码要求高低变化，RS触发器同步翻转，输出端为对应的拨号号码脉冲串，控制有绳话机的脉冲发送电子门向市话外线发送拨号脉冲。
当拨号停止后，工作导频始终调制在射频上，所以电话机。
直处于摘机状态。话音信号从IC5⑨脚输出后，经R3、C7、C8加至Q2射极跟随器。射随后的信号经C11、R5加至XCNR端，再经有绳手柄发送电路放大，放大后的信号送至外线，完成副机活音信号发送的全过程。另一方面．IC5⑨脚输出的复合音频信号经R66、(:55、V2、C57、C56送入IC5⑩脚进行有源滤波放大。放大后的信号从11脚输出，经C59、D23、D24送入IC5（12）脚，由13脚输出静噪低电平控制信号，使D25截止，失去对RS触发器的控制。当副机关机或超出有效通信距离时，IC5③脚输出商电平，当C69充满电后，D25导通，RS触发器被触发翻转,PP端为低电平．切断了市话外线，达到延时关机的目的。
呼叫导频信号由IC5⑨脚输出后，经R104、C113送入IC10(LM567)单音译码器。当输入信号频率与IC10⑤、⑥脚外接的基准频率振荡回路的频率吻合时，IC10⑧脚电平由高变低，经IC8：E、IC8：F倒相放大后，使D37、Q27导通，给SPEPOWF:R免提电源端提供工作电源。同时，IC2：A、IC8:D、IC2:C、IC8;B等组成的高、低频呼叫振荡器工作，呼叫信号经IC2：B倒相放大后由C134、R37送入有绳免提放大电路的输入端“CALLANDIG”，放大后的信号由喇叭SP3发声。
(2)发射电路原理
当市话外线呼入时，铃流信号经RING1、RING2加至10,4(PC117)光耦的发光：二极管端，发光管得电点亮后使内部光敏管导通，c极输出低电平又使D5导通，呼叫振荡器振荡。产生的呼叫信号经Cl26、C127加至IC82A缓冲放大，再经V1选择合适当量后，由R10、C120加至D29负端调制，由X2、Q19等组成的三点式电容振荡器完成对呼叫信号的调制。已调射频信号经C71加Q18缓冲放大，由C69、T3滤除基波和二倍频，选出三倍频信号经C68加至Q19推动放大。放大后的信号经T5、C46选频后，由C44耦合至Q16进行功率放大。放大后的信号经T4、C102、T10、C42滤波后，输出比较纯净的已调射频信号，经I-4由AN1天线向周围空间发射，经剐机接收后发出呼叫铃声。
副机摘机后，外线输入的话音信号经有绳手柄电接收放火后，由TBANSMIT端输入，经IC8：C、IC8：A缓冲放大后，经V1选择合适的接收当量后送调制发射，以后过程和外线呼入时相同。
主机A电路的供电由外接12V整流器提供，输入的12V直流电压经IC1(7808)三端稳压器稳压后，输出8V电压，经C130、C131、C200、C201滤波后送至整机供电。
主机呼叫副机原理与外线呼入基本相同，由S16 CALL键提供低电平控制。

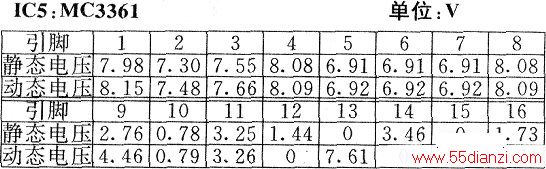

主机A电路中主要集成电路各引脚在动态和静态的电压值分别见下表。
