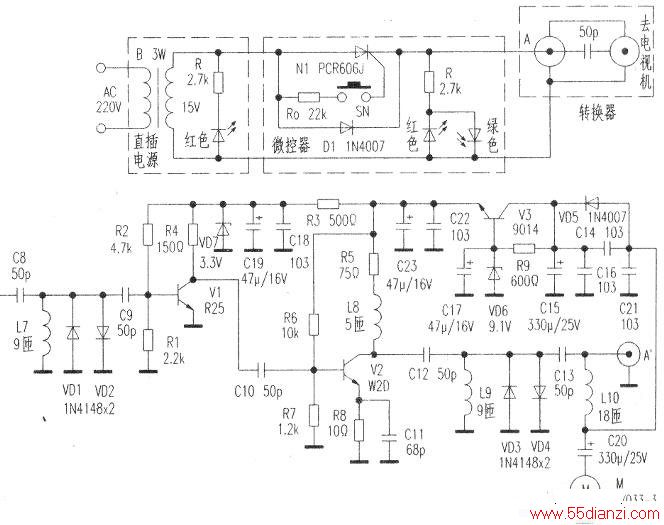

001-Z04A型室外遥控转向天线原理图如下图、上图所示。该天线的特色电路如下：
1.防雷击电路。下图中，L7、VD1、VD2组成电视信号放大器前的防雷击（限幅）电路（能防止Vl、V2遭雷击损坏）；L9、VD3、VD4组成电视机接收信号前的防雷击（限幅）电路（以免电视机内的元器件遭雷击损坏）。
2．新颖的直插电源电路。上图的直插电源通电后，微控器上的红色指示灯亮，直插电源经Dl在转接器上输出直流电压；当按1：微控器上的轻触开关SN时，可控硅Nl得电导通，微控器上的红色和绿色指示灯均亮。此时，直插电源经可控硅N1在转接器上输出交流电压。
3.科学的放大器供电电路。从原理图上分析可知：当天线定向工作时，室外放大器电路板上得到的是直流电压，转向电机M因C20的隔直作用而不工作，直插电源经D1、转接器、75Ω同轴电缆、L10、VD5、C14、C15、C16、C21整流滤波后得到16V左右的直流电压；再经V3，R9、VD6、C17、C22、C23组成的稳压滤波电路得到8v的稳定电压：一路经R6、R7、R5、L8给V2供电；另一路经R3、C18、C19、VD7进一步稳压滤波后为V1提供电源，当改变天线的接收方向时，按下专用电源中微控器上的轻触开关后，室外放大器电路板上得到的是交流电压：该电压一路经可控硅N1、A、A’、L10、C20给转向电机供电，使转向电机得电工作，实现转向目的（转向电机工作时功耗较大，供电电压要下降2~4V，因此电视信号放大电路的供电，就采用了V3及其外围元件组成的稳压电路，故不受影响）。天线转向时，可以通过电视机屏幕观察电视信号的强弱来判断何时松开轻触开关，让转向电机停止工作。
该天线的典型故障有以下几种：
1．转向天线电机不停转。直插专用电源微控器上的两只发光二极管均亮。造成该故障的原因通常为(1)用户按压轻触开关时，用力过大造成开关触点粘连；(2)多为可控硅N1短路。可用MCR-1008或其他型号单向可控硅代换。
2．转向电机不转。按下轻触开关后，只有红色灯亮，绿色灯不亮。经查故障原因为电阻RO开路（由于该电阻RO采用的功率只有1/16W，建议用1/8W的同阻值代换）。
3．接收不到电视信号。这种故障多为Vl的发射结击穿或V2同时击穿。Vl可以用9018代换，最好用2SC3355超高频管代换，而V2可用2SC3355或2SC3358代换。
4．接收到的强信号变弱，弱信号收不到。经查故障原因多为VD2击穿。
