TD-LTE无线终端测试平台以FPGA+DSP+ARM为核心，TD-LTE系统中下行基带OFDM信号生成在FPGA中处理。考虑到FPGA要处理其他算法和逻辑控制，且内部存储器容量有限，所以大容量的基带OFDM信号生成后，需要应用DDR2 SDRAM存储，然后通过射频发送。下行物理信道的一般处理流程如图1所示[1]。

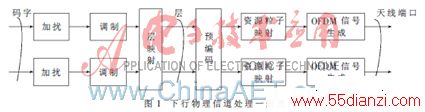

图1所示为下行物理信道的基带信号生成一般流程：首先，将物理信道上传输的每一个码字中的编码比特进行加扰、调制、层映射、预编码后生成复值调制符号，其次将其映射到资源粒子上，最后在每一个天线端口上产生时域OFDM基带信号。
以前的文献大多以研究DDR2 SDRAM内部指令处理和对接口信号完整性及内部结构进行分析为主，文献[2]主要针对后期流水线视频处理的DDR2 SDRAM控制器的设计，而在TD-LTE系统中DDR2 SDRAM控制器设计及优化的文献资料较少。本文以TD-LTE无线综合测试仪为平台，以研究DDR2 SDRAM 控制器的设计为基础，实现DDR2 SDRAM正确转存大容量数据，并验证调试及优化。
1 系统框架

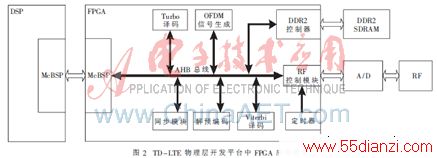

在TD-LTE无线终端综合测试仪的基带板设计中，ARM支持的接口比较丰富，主要用于完成操作系统及协议、应用等功能；DSP芯片实现配置功能，完成物理层流程及主要算法，充分发挥其寻址方式灵活、通信机制强大的优点；由FPGA芯片并行处理数据量大、重复性强、速度要求高的数字信号。TD-LTE物理层开发平台中FPGA应用框架如图2所示。
根据系统结构中的逻辑任务划分，Turbo译码、同步控制、解预编码、Viterbi译码、OFDM基带信号生成和系统定时等算法都在FPGA中完成，内部运用高级高性能总线（AHB）实现各个模块连接。本文主要研究网络端下行发送链路中DDR2 SDRAM的应用。首先，DSP发送资源映射后的数据，经过多通道缓冲串口（McBSP）发送给FPGA，在FPGA内部，按照TMS320C6455芯片的McBSP协议，利用Verilog HDL语言模拟一个McBSP接口，完成数据接收；然后，调用IFFT模块生成基带信号，DDR2控制器模块控制基带信号写入DDR2 SDRAM；最后，在控制读出使能信号拉高后，从DDR2 SDRAM中控制读出，传送到RF控制模块，数据经过数/模转换，从射频发送出去，这样就完成了下行OFDM基带信号的发送流程。从射频接收数据，完成解基带信号过程，数据接收过程与发送基带信号类似，只是数据传输方向相反。
3.2 综合实现
在Modelsim SE 6.5中完成测试仿真，当测试仿真准确无误后，完成综合实现，生成的比特文件下载到FPGA芯片中，进行板级调试与验证。通过在线逻辑分析仪，观测到的DDR2 SDRAM控制器读/写时序如图5、图6所示。

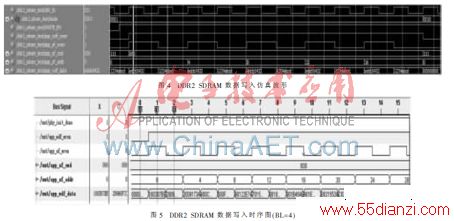

图5是在Chipscope中截取的一段DDR2 SDRAM写操作的时序图。在写使能信号触发的条件下，app_wdf_wren信号拉高，同时app_af_cmd信号为000指示写操作，在app_af_wren的上升沿写入地址，由于BL=4，地址每次累加4，“X”和“O”竖线分别对应的是第一、二个32 bit的数据（即4个16 bit数据），每个地址对应4个16 bit数据。由于选用的DDR2 SDRAM 具有2GB的存储空间，每一个TD-LTE下行帧的IFFT数据存储完就发送一次，数据量小于2GB，不用考虑会溢出的情况。

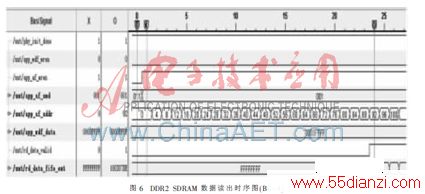

图6是在Chipscope中截取的一段DDR2 SDRAM读操作的时序图。在读使能信号触发的条件下，app_af_wren信号拉高，同时app_af_cmd信号为001指示读操作，每一个时钟沿写入一个读地址，每次地址累加4，在一段时延后，rd_data_valid信号拉高，指示有效数据输出，rd_data_fifo_out输出端口上依次输出对应地址的数据。“O”竖线处的数据对应的就是“X”竖线处地址的第一个32 bit数据，也就是图5中写入的第一个数据。
3.3 设计优化
针对DDR2 SDRAM控制器验证调试时出现的异常/错误现象进行优化和改进：
(1)时钟触发不稳定。TD-LTE系统设计中，内部模块较多，由DSP提供一个100 MHz时钟作为多个模块的时钟，造成时钟触发不稳定，影响数据采样的稳定。
优化方案：在时钟触发不稳定的模块前，增加一个数字时钟管理模块（DCM），达到稳定时钟、精确数据采样的目的。
(2)不同时钟域之间数据传输。由于IFFT模块也在FPGA中完成，而IFFT模块的输出时钟和DDR2 SDRAM 控制器输入时钟频率相位不同，造成数据采样的错误。
优化方案：在IFFT模块和DDR2 SDRAM 控制器模块之间增加一个异步FIFO模块，这样OFDM基带信号就能正确写入到DDR2 SDRAM中。
(3)抖动现象。由于实际板子的影响，按下硬件信号复位时，发生了明显的抖动现象。
优化方案：在代码编写过程中，增加了去抖动程序，使代码更加优化。例如高电平复位时，将复位信号扩展为10个全为1的比特（10’h3ff）进行判断。
4 性能分析与结论

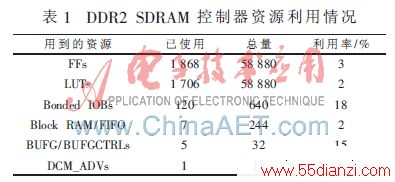

DDR2 SDRAM设计使用Xilinx公司的高性能软件ISE10.1[6]，选择芯片为Xilinx公司Virtex-5系列的XC5SX95T(speed-2)，DDR2 SDRAM的型号为MT47H128M16,2GB存储空间。综合实现时，利用Synplify Pro 9.6.1进行逻辑优化后，运行的最大时钟频率为281.021 MHz，按照本文的设计实现方法，资源占用量得到很大程度的减少，因而资源占用情况已比较合理，详细资源利用情况如表1所示。
从基带板调试验证的结果看，大容量的OFDM基带信号存储到DDR2 SDRAM中，不仅节省了芯片内部的RAM存储空间，而且大大提高了数据处理速度和精度。读/写操作的实现是由DDR2 SDRAM控制器内部控制的，从写入数据和读出数据的一致性看，DDR2 SDRAM控制器的设计满足要求，为下一步数据的正确处理提供了可靠保证。该设计实例提供了仿真及实现具体流程，对于大容量高速高性能系统开发具有良好的参考和应用价值。
参考文献
[1] 3GPP TS 36.211 v9.0.0：PhysICal Channnels and Modulation(Release 9).2009(12).
[2] Wang Xuzhi，Ma Yanru.Design of DDR2 SDRAM Controller for Video Post Processing Pipeline[C].2009(12).
[3] Chen Shuangyan，Wang Donghui.An Innovative Design of the DDR/DDR2 SDRAM Compatible Controller[C].2005(10).
[4] Xilinx Memory Interface Generator(MIG) User Guide[M].UG086(v2.1).2008(9).
[5] 须文波,胡丹.DDR2 SDRAM控制器的FPGA实现[J].江南大学学报，2006(4).
[6] 胡彬.Xilinx ISE Design Suite 10.x FPGA开发指南-逻辑设计篇[M].北京：人民邮电出版社，2008.
