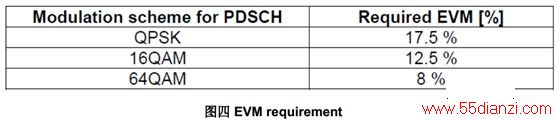

EVM的贡献对整个发射两路而言，主要来自于几部分: 数字处理和链路部分。
1：CFR (削峰处理), 为了提高 PA 的效率，削峰是目前结合 DPD 最重要的技术，它对系统的 EVM 有着非常重要的影响，不同的削峰技术性能不同，通常的硬削峰会比较简单，但是对系统的影响，尤其是对EVM 的影响会比较大，目前常用的方法峰值对消法，虽然要求的资源比较多，但是对整个系统性能是最优的，此处不详细述具体的 CFR 对 EVM 的影响，但是需要清楚 CFR 对 EVM 有非常重要的影响。
2：链路部分

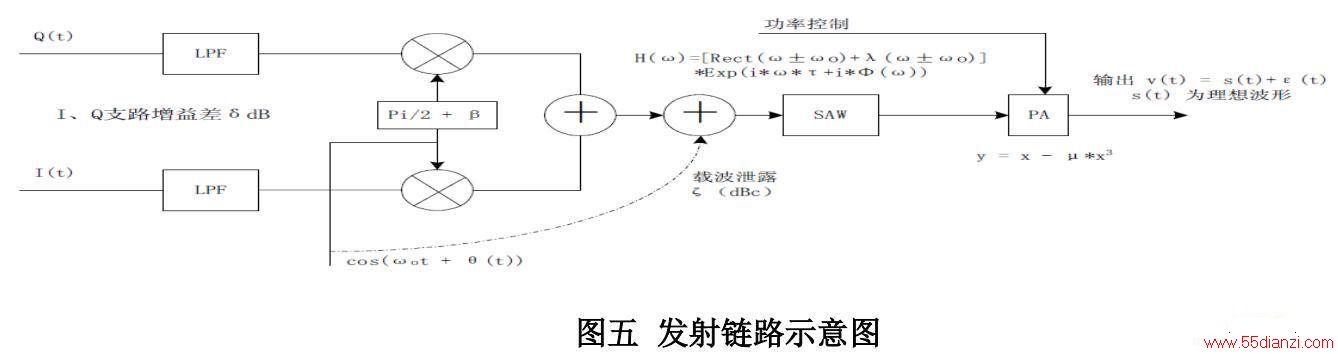

如下式发射链路的通用示意图，我们可以列出 7 个影响 EVM的因素，本文不做详细推导，直接应用结论(2)。

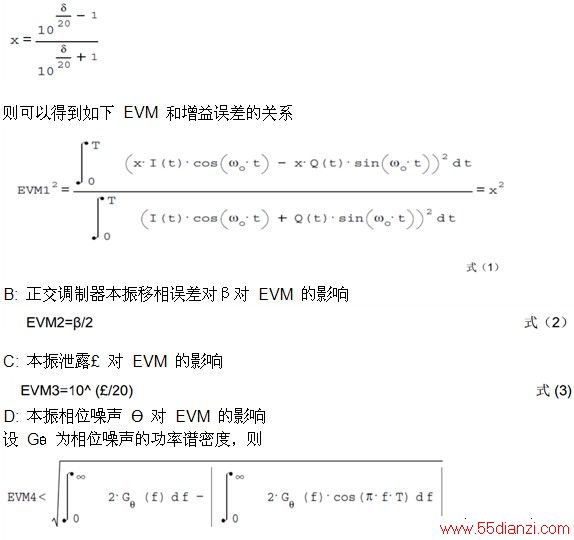

A: I/Q 之路不平衡，设增益差为 δ dB
如果
除以上主要影响，通道滤波器的幅频特性失真，通道滤波器的非线性相位失真，链路的非线性失真都会影响发射机的 EVM, 式(5)给出了链路总 EVM 的计算式
2.3.3 多天线同步时延误差
TD-LTE 除了智能天线要求的多天线之间的相位要求之外，3GPP 对多天线之间的相位误差也要求不得大于 65ns, 通常分配到发射机信号链路的延迟不得大于 30ns, 所以对发射链路通常要求调制器共本振，DAC 共时钟，而且由于 DAC 里面集成了 FIFO，通常还要求 DAC 能够同步，同时如果多天线之间的相位延迟是固定的，通常需要进行补偿，如果多天线之间的相位延迟存在不确定性，需要保证不确定性尽量小。
2.4 Un-wanted EMIssions(杂散辐射要求)
Un-wanted emissions 包括带外辐射和杂散辐射两部分，带外辐射是是指发射机工作带宽的下限频点到10MHz 距离以内的范围内的辐射要求，以及上限频率以上 10MHz 以内范围的辐射要求，以 UMTS 为列，发射机工作带宽为 2110-2170MH 在，所以带外杂散就是指 2100-2110MHz 以及 2170-2180MHz 范围内的杂散要求;除去带外辐射要求的频率范围内的信号，其他区域的杂散都归于杂散辐射指标的要求。
2.4.1 Operating band unwanted emissions
Operating band unwanted emissions 是 Un-wanted emission 中的一种，其近端的贡献主要来至于 DPD后功放的残余非线性产物以及本振信号的相位噪声，而远端的贡献主要来之于发射链路的噪底，以及DPD 后功放的残余非线性产物，发射链路落在带内的杂散对远端辐射也有比较大的影响。

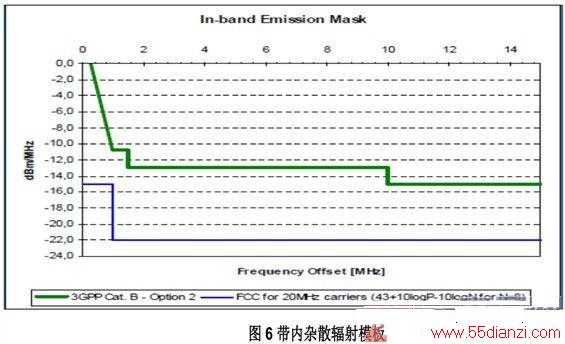

如上所示为带内杂散模板，其中蓝色是 FCC 的要求，在偏移 1MHz 时，需要满足 22dBm/MHz， 而中国移动只需要满足 3GPP cat A 的需求，在偏移 1MHz 时，需要满足-11dBm/MHz 的要求，但是为了支持beam forming,需要增加 9dB 的要求，即在偏移 1MHz 时，需要满足-20dBm/MHz 要求，设功放输出功率为 20W(43dBm)，对 20MHz 的 TD-LTE 信号而言，为了满足 3GPP 要求。
0-1MHz: 43dBm-10*log (18MHz)-(-11dBm/MHz) =40.5dBc
1MHz-10MHz: 43dBm-10*log (18MHz)-(-13dBm/MHz) =42.5dBc
10MHz: 43dBm-10*log (18MHz)-(--15dBm/MHz) =44.5dBc
根据如上的结果，可以分配到 DUC，CFR,调制器，功放等每一级，保证级联结果不得低于如上的值。
2.4 .2 ACLR(邻道泄露功率抑制比)
ACLR 是指主信号的均值功率和领道信号功率的比值，通常 3GPP cat A 要求其可以取满足于-45dB 的相对比值，或者取-13dBm/MHz 作为绝对的值的领道功率，可以两者取其轻; cat B 是可以在相对 45dB或者绝对-15dBm/MHz 中取其轻，相对带内杂散要求来说，ACPR 要求更低，通常是用来评估发射机系统的非线性指标的，在系统中，PA driver, 调制的非线性，本振信号的相位噪声，以及 DAC 的非线性指标都会影响系统的 ACLR。
ACLR 是一个系统指标，对应的 PA driver, 调制器的非线性指标为 OIP3, 粗约的转化可以表示为:
1 载波 ACPR=IIM3I-3dB
2 载波 ACPR=IIM3I-9dB
4 载波 ACPR=IIM3I-12dB
所以可以根据 IM3 算出 OIP3，从而根据 OIP3 的级联公式可以算出对每一级器件的 OIP3 要求。
2.4.3 Transmitter spurious emissions(发射杂散)

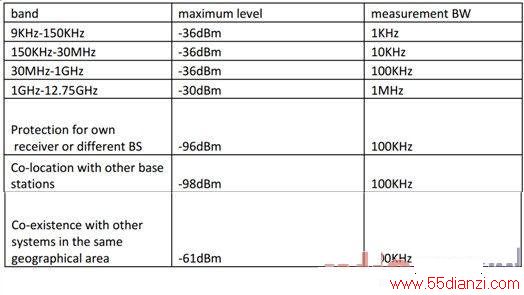

发射杂散是指 9KHz 到 12.5GHz 频段，除去带内杂散以外的所有频率范围内的杂散要求，这是一个强制的要求，如下总结了通用的杂散指标，发射通道对接收通道的杂散要求，共存杂散指标，共站址等杂散指标要求，对共存，共站址没有列出所有的频率范围，仅仅列出了一些代表部分，具体的设计需要对照3GPP 里面列出的所有频率范围的杂散指标要求。
尤其是对接收机的信号干扰，需要保证-96dBm-10*log(100KHz/Hz)=-146dBm/Hz,这是没有滤波器抑制的，需要保证在发射机关断后，其输出的功率极低;对于共站址的-98dBm 杂散要求，需要在设计双工器的时候针对对应的共站址频率进行相应的抑制。
同时要考虑各种可能的交调产物落在对应的频率范围内(有很多计算交调的工具),需要考虑到各种可能的信号，如时钟频率及谐波，PLL 频率及谐波，以及其相互之间的交调产物。
2.4.4 发射互调

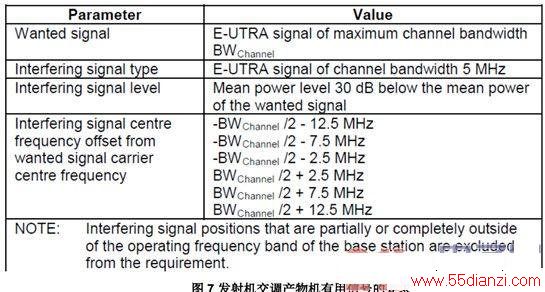

发射互调要求是用来测试发射机抑制自身非线性的能力，测试的干扰信号为 5MHz E-UTRA，均值功率为 43dBm-30dB=13dBm 的信号，其位置分别位于离主信号+/-12.5MHz,+/-7.5MH 在,+/-2.5MHz 处，其交调产物要满足图 6 所以的杂散辐射模板。
3、TI TD-LTE 发射关键器件要求
第二节详细解析了发射机的指标要求，本节将依据其指标要求，结合 TI 的方案介绍重点器件的需求(DAC+调制器,时钟，频综)。
3.1 DAC+调制器
高带宽：支持 190MHz BW，需要的 DPD 带宽至少 600MHz，DAC 数据速率 750MHz。
(750*0.8=600MHz) DAC 采样率 750*2=1.5Gpbs, DAC34SH84 采样率 1.5GHz, 支持最大 600MHz 信号带宽。
低噪声:考虑远端噪声模板要求，保留 13dB 余量，DAC+调制的噪声要求应该低于:-22dBm/MHz-13dB-(-43dBm-(-14dBm))-10lg1MHz=-152dBm/Hz，DAC34SH84 噪底为-156dBm/Hz, TRF3705 噪底 -157dBm/Hz,所以总噪声为大概为-153dBm/Hz。

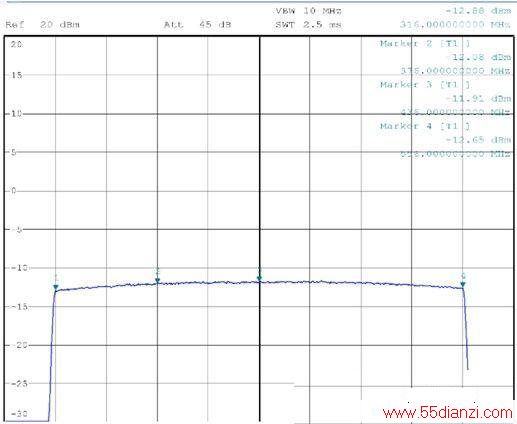

平坦度:图 8 为 DAC34SH84+TRF3705 的平坦图,结合频率校准，能够满足平坦度要求。
图 8 DAC34SH84+TRF3705 平坦度

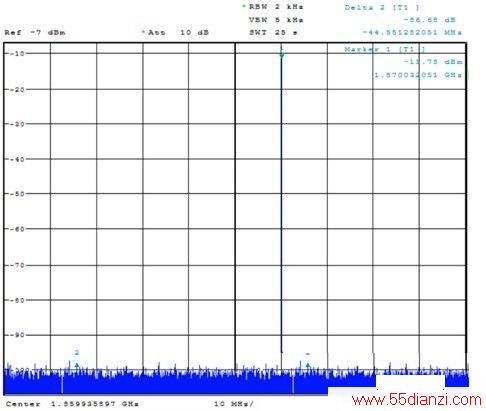

SFDR：考虑单载波信号，带宽 20MHz, 对带内杂散指标要求，假设 10%贡献来自于DAC34SH84+TRF3705，SFDR 需要好于： [43dBm-10lg (18MHz)]-[(-22dBm)-(10lg1MHz)]-10lg0.1=63dB
