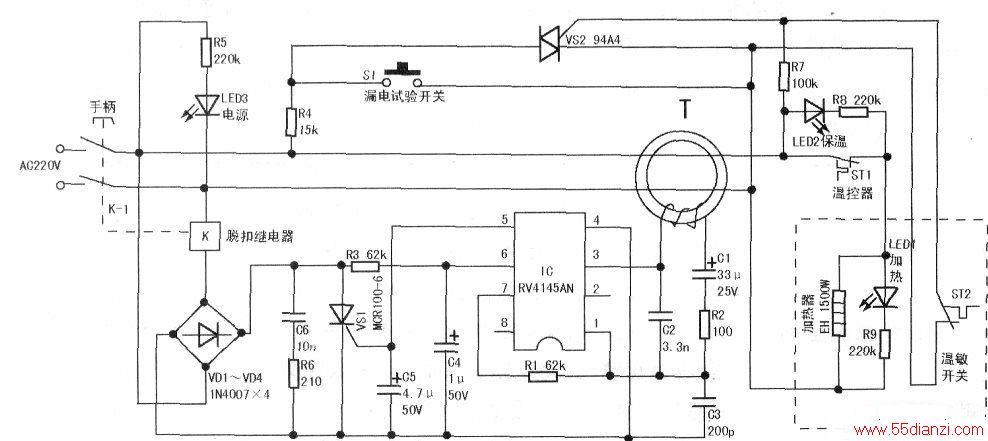

万和牌DSZF38-B型电热水器，采用储水式结构，容量38L，加热功率1500W，温控器控制加热温度，具有超温(96℃)和漏电两种保护功能，使用安全、可靠。原理电路见下图，由以下三部分组成：
1．主控电路。推上手柄K-1，EH经温控器ST1常闭触点得电加热，LED1亮。当水温升至ST1设置温度时，ST自动切断加热电源，EH停止工作，进入保温状态，LED1灭，LED2亮。待水温下降后，ST1又自动闭合复位，EH得电开始新一轮加热过程：
2．超温保护电路。一旦ST1失灵（如不能断开），当水温加热到96qC时，温敏开关ST2(96k0，1A/220V)常闭触点断开，双向可控硅VS2(94A4)经R7触发导通，将漏电保护电路试验按钮Sl短路（相当于Sl闭合），脱扣器K吸合，K-1切断市电输入。
3．漏电保护电路。以漏电保护芯片IC(RV4145AN)为核心组成，采用零序电流互感器T取样、直流触发、交流脱扣工作模式。工作时，合上手柄K-1、220V市电经脱扣器K线圈、VD1～VD4整流、R3限流、C4滤波后，为lC⑥、④脚供电，由于IC取用电流甚微．故K不会吸合脱扣，此时市电经K-1为负载加热器供电，一旦热水器出现漏电故障，穿过T的零线和火线的向量和不再为零，二次线圈产生感应电压经C1、R2加到lC①、③脚，经lC内部放大、比较，使⑤脚输出高电平(实测大于0.9V)触发单向可控硅VS1导通，此时K线圈电流剧增，使其吸动脱扣开关，K-1动作，切断负载电源。
C6、R6用于保护VS1．C2、C3、C5为抗干扰消噪电容，LED3为电源指示灯。按动漏电试验按钮Sl时，保护器应立即跳闸切断电源，用以试验漏电保护器工作是否可靠。待负载漏电故障排除后，应手动闭合手柄开关K—1，加热器才能恢复供电。
