基于紫金桥IEC870-5-101通讯接口解决方案

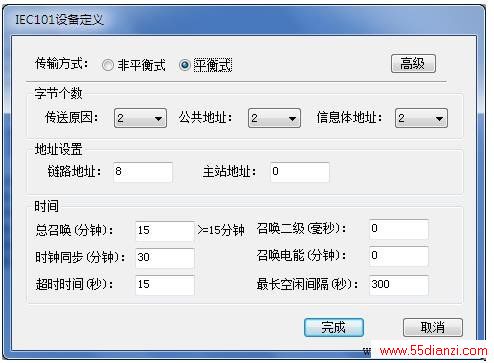

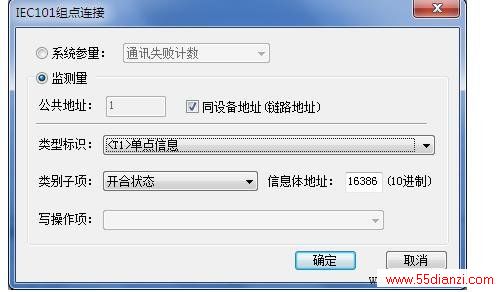

IEC870-5-101是国家自1995年以来推出的一款用于电力系统数据通讯的行业规约标准。适用于具有编码的比特串行数据传输远动设备和系统，用以对地理广域过程的监视和控制。 标准对于数据通讯的流程和报文格式有着详细的规定，但实际各家设备制造商会根据自身的情况，“调整”规约规定的技术细节，造成了很多子站虽标示采用标准的101规约，但用根据标准规约开发的接口却无法采集到数据。   作为101通讯主站的上位机端，如果每次都要根据实际硬件厂家“自定义”的101规约开发驱动，工作量无疑是巨大的。紫金桥软件IEC870-5-101通讯接口，致力于做到避免上述情况的发生，尽可能的总结各家的可能“自定义”的部分，兼容类似的特殊101规约。   功能分析 通过长时间的市场调研和总结，我们发现针对 IEC870-5-101规约，设备厂家可能会自定义的技术部分如下： 传送原因、公共地址、信息体地址的长度 是否包含主站地址 链路的召唤与复位 总召唤的处理方式 帧计数位的有效性 平衡式101的确认帧处理 平衡式101链路复位方式 链路测试帧的发送机制   功能实现 针对上述总结的情况，紫金桥IEC870-5-101通讯接口实现各个情况的自定义功能，尽可能做到连接一家101设备时，通过简单的设置，不改动代码，即可实现通讯。 功能效果图如下：   设备定义部分：     传输方式：支持非平衡式和平衡式 字节个数：根据实际情况，可以灵活的配置选择各参数的字节长度。 地址设置：设置链路（子站）地址和主站地址。 时间：设置各部分数据的通讯周期；如为0，则表示该命令不执行。     “高级设置”针对一些特殊情况，给出对应的设置，默认为标准的101规约设置。   通讯方式：对于总召唤，支持主站一次请求完成一次总召唤和多次请求完成一次总召唤。   无结束帧及应答数据组数：如果设备应答的报文没有总召唤结束帧，则需指明每次上传的数据帧的组数。   主站应答：针对平衡式101，如果需要主站发送确认帧，即选择该项。   帧计数位：分为有效、常0、常1等选项。   链路复位：可选是否需要该功能。   从站链路初始化结束帧：平衡式101，有些硬件厂家规定链路复位结束后，从站要发送结束帧，如此，需选择此项。   点定义部分：   分为系统参量和监测量两部分。   系统参量：提供通讯故障计数，以及重要召唤的周期的修改功能，运行时可以动态修改这些周期。       公共地址：如果公共地址与链路地址不一致，可以在此设置。   类型标识：支持所有101规约的数据格式。   类别子项：包括数据和品质描述信息。   信息体地址：信息数据的对应地址。   写操作项：包括遥控操作的选择、执行和取消。     支持的设备厂家（部分） 南瑞 山西晋能 珠海长圆共创 上海东自 江苏谷峰 浙江宇光 ……   总结 紫金桥IEC870-5-101通讯接口兼容了各个硬件厂家可能“自定义”的部分，只需要简单配置，即可完成各家设备的通讯，减少了工程的开发周期。另外紫金桥软件支持ModBus Server、OPC Server等，支持协议转发，可以将不同的101硬件设备集成到一个系统中，转发为统一的对外接口。
