EM78单片机功能特点、内部框图

点击数：7260 次录入时间：03-04 12:02:19 整理：http://www.55dianzi.com 综合-其它

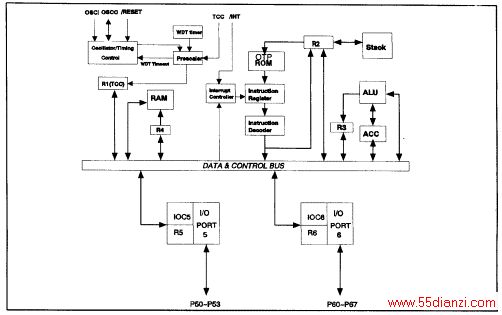

EM78系列单片机是采用低功耗、高速CMOS工艺制造的8位单片机，本章将以EM78X56（包括EM78156、EM78256、EM78456）为例来讲述EM78系列单片机的内部结构、存贮器、中断、I/O、看门狗、振荡器和电压检测器等特点。 2.1. 主要功能特点

采用8位数据总线和13位指令总线独立分离的Harvard结构设计。
采用RISC指令集，共有57条单字节指令，其中99%为单周期指令（对程序计数器PC指针进行写操作除外）。
1K～4KX13的程序存贮器（有OTP和掩膜二个版本）。
48个通用数据寄存器可直接寻址使用。
14个特殊功能寄存器。
具有一个结构选择寄存器用于设置振荡器的工作方式等。
具有五级堆栈令程序嵌套更自由。
两个双向三态I/O口，12个I/O线，可分别设置为上拉、下拉或集电极开路等。
具有三个硬件中断和一个软件中断。
两种工作模式：正常工作模式 2mA/5V
休眠模式 1μA/5V(可由I/O唤醒)
具有R-OPTION功能，即用电阻的上拉、下拉来选择内部程序的执行。
一个带8位预置器的8位定时/计数器，一个看门狗定时器（WDT）。
采用先进的加密方法保证用户代码不被读出。
工作电压：2.5～5.5V 工作频率DC～36MHZ、工作温度0℃～70℃。

2.2. EM78X56型号分类、命名方法及管脚功能说明 2.2.1. 型号分类(表2.1)：

型号 ROM（Bit） RAM（Byte） I/O 最短指令周期 EM78156 1KX13 56 12 111ns EM78256 2KX13 56 12 111ns EM78456 4KX13 56 12 111ns

2.2.2. 命名方法:

2.2.3. EM78X56管脚功能描述

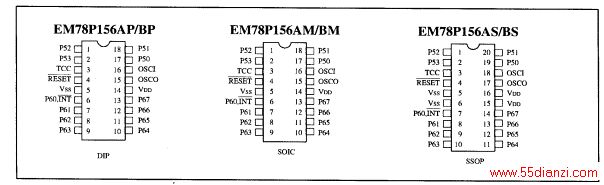

图2.1 EM78156管脚图(EM78256和EM78456管脚同上) 管脚名称 I/O 功能 PIC16C54/56 对应管脚名 P50～P53 I/0 P50～P53为双向I/O口,P50、P51同时为R-Option功能脚，P50～52能通过软件设置为下拉 RAO～RA3 P60～P67 I/O P60～P67为双向I/O口，可通过软件设置为上拉或开路输出；另外，P60～63可设为下拉 RBO～RB7
INT0 I/O 外部中断输入脚，下降沿触发中断（P60）无 OSCI I XTAL型：晶体振荡器或外部时钟输入脚 R C型：RC振荡器输入脚 OSC1 OSCO I/O XTAL型：晶体振荡器输出脚或外部时钟输入脚。 RC型：输出一个指令周期的时钟信号 OSC2 RESET I 施密特触发输入脚，当该脚保持低电平时，单片机复位 MCLR TCC I 实时时钟/计数器输入脚，施密特触发，当该脚不用时，必须接地或VCC RTCC VDD —— 电源 VDD VSS —— 地 VSS
