分支程序设计

   在很多实际问题中，都需要根据不同的情况进行不同的处理。这种思想体现在程序设计中，就是根据不同条件而转到不同的程序段去执行，这就构成了分支程序。分支程序的结构有两种，如图4.2所示。

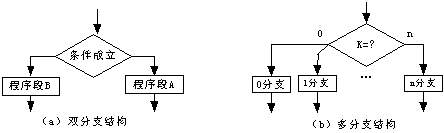

图4.2  分支程序结构

图4.2（a） 结构使用条件转移指令来实现分支，当给出的条件成立时，执行程序段Ａ，否则执行程序段Ｂ。

图4.2 (b)   结构使用散转指令JMP来实现多分支转移，它首先将分支程序按序号的值来实现分支转移。

分支程序的特点是改变程序的执行顺序，跳过一些指令，去执行另外一些指令。应注意：对每一个分支都要单独编写一段程序，每一分支的开始地址赋给一个标号。

在编写分支程序时，关键是如何判断分支的条件。在MCS-51系列单片机中可以直接用来判断分支条件的指令并不多，只有累加器为零（或不为零）、比较条件转移指令CJNE等，MCS-51单片机还提供了位条件转移指令，如JC，JB等。把这些指令结合在一起使用，就可以完成各种各样的条件判断。分支程序设计的技巧，就在于正确而巧妙的使用这些指令。

【例4-5】设补码X放在内部RAM30H单元中，函数Y与X有如下的关系式：

    试编写程序，根据X的值求出Y，并放回原单元。

解   取出X
