1-Wire器件与8051系列单片机的软件接口

点击数：7283 次录入时间：03-04 11:46:23 整理：http://www.55dianzi.com 综合-其它

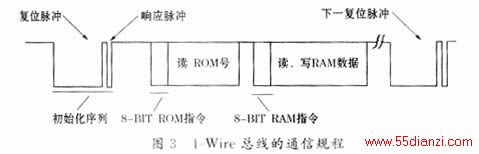

1-Wire总线上的数据传输是通过1-Wire总线协议最底层的操作时隙完成的。每个通信周期起始于主控器发出复位脉冲，然后，1-Wire器件以应答脉冲做出响应。当主控器将总线从空闲状态的逻辑高拉为逻辑低时，即启动了一个读写时隙。在写“0”时隙中，主控器在整个时隙期间将总线拉低；而后在15us之内释放总线为高。在读时隙中，主控器将总线拉低1us，接头释放总线，这样，1-Wire从器件就能够接管总线，输出有效数据。所有的读写时隙在60us至120us内完成，并且每个时隙之间至少需要1us的恢复时间。

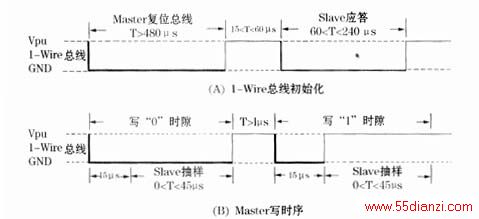

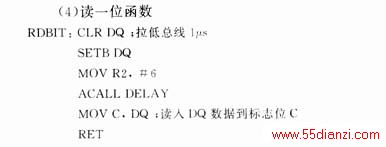

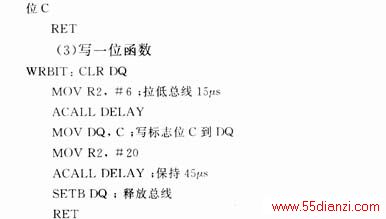

按图4的时序要求，先建立以下几个关键的子函数，作为1-Wire器件与8051系列单片机的软件接口的基础（晶振频率为12M，一个机器周期为1us）。
