在前端时域处理部分,由于数据率高,同时对缓冲区需求较小,所以采用Link Port 进行传送;后端频域部分和综合处理部分数据率下降,而对缓冲区要求很高,原始数据和运算结果都存放于共享内存,由中控台程序取用。处理器分配如图2 所示。

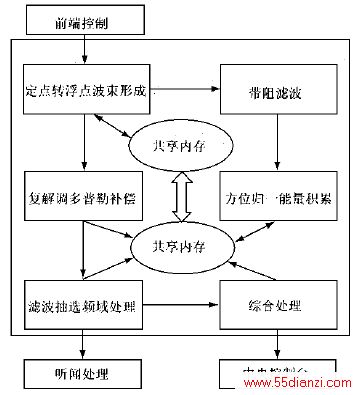

图2 任务模块分配
6 结论
声纳信号处理的目标跟踪情况的测试如图3 所示,结果可以看出,系统中,当前机动目标模型的选择、跟踪门限的选取和多目标的最小距离判定都比较符合系统的要求。经过系统测试,采用ADSP21160 阵列能够较好地完成声纳信号实时处理,在声纳系统的各种工作模式中都能保持较高的目标检测概率,达到了系统的设计要求。

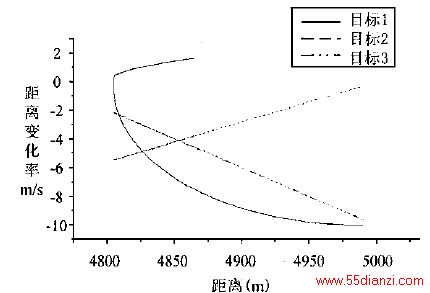

图3 目标跟踪测试结果
基于ADSP21160 的高速处理阵列不仅可以应用于声纳、雷达等的信号处理系统,还适用于多维图像处理等领域。
