这几种接口有些口线是复用的，有些寄存器也是复用的，在驱动编写中要根据当前不同的器件及其接口在这几个寄存器UCAxCTLO(USCI_AxControlRegistero)、UCAxCTLl(USCI_AxControlRegis-terl)、UCBxCTLO(USCI_BxControlRegisterO)、UCBxCTLl(USCI_BxCon-trolRegisterl)（x=l或2）中进行USCI工作模式的选择。
使用USCI驱动时，可以使用中断方式也可以使用查询方式进行操作。
以查询方式为例，如果通过USCIBO发送一个字节，那么使用如下语句：
第二行代码的作用就是等待发送操作完成。如果通过USCIBO接收一个字节，那么使用如下语句：
第一行代码的作用就是等待接收操作完成。
在这个系统中使用到硬件USCI驱动的芯片有PCF8563(12C)、GT21(SPI)和OSYN06188(UART)。
4数字温湿度传感器驱动：数字温湿度传感器虽然使用了两线串口，但与I2C不兼容。
其时序特点是(1)SCK用于微控制器与SHT之间的通讯同步：(2)DATA三态门用于数据的读取。DATA在SCK时钟下降沿之后改变状态，并仅在SCK时钟上升沿有效。数据传输期间，在SCK时钟高电平时，DATA必须保持稳定。
在测试的起始要产生启动时序，如下图所示。
由于MSP430系列单片机不支持位操作，因此要将口线某一位置为高电平或者低电平需要使用如下语句：
为了方便代码编写，使用如下预编译语句：5触摸屏控制芯片驱动：
触摸屏控制芯片选用的是AD7843，AD7843是使用了SPI总线的器件。但是经过实验发现AD7843的SPI总线使用MSP430的口线通过编程来模拟SPI总线比较好。
数据是在时钟的上升沿移入AD7843的，所以发送-bit数据的流程就是(1)时钟线置0：(2)设置MOSI线数据；(3)时钟线置1。
如此反复将一个字节数据送入AD7843。数据是在时钟的下降沿移出AD7843的，所以接收-bit数据的流程就是(1)时钟线置1；(2)读取MISO线上的数据；(3)时钟线置0。
6液晶显示模块驱动：选用的液晶显示模块为16位真彩色TFT液晶显示模块，即红色数据5位，绿色数据6位，蓝色数据5位。这款模块的接口是8位的接口，因此对于任何一个像素点都需要送两次字节数据；而模块的命令字依旧是8位的，因此命令只需要送一次字节数据。
7中断服务：在IAREmbeddedWorkbench环境中，中断服务函数有特殊的形式，如下代码所示（P2口的中断服务函数）：
在设计中主要使用了P2与P1口的中断服务。
结束语

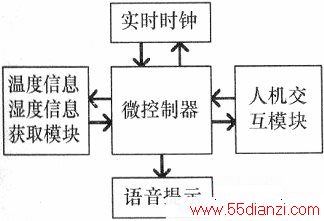

以硬件设计原理图将MSP430F2XX最小系统板和功能模块通过10芯FC-3排线进行连接，在系统硬件搭建完成后，首先用万用表进行测试，看是否有短路和断路的情况出现。经检测无误，给整个系统供电，对电源模块输出电压进行测试，在正常范围内。打开最小系统板的电源开关，如电源指示灯亮度正常，单片机不发热，即可以进行软硬件统调。
