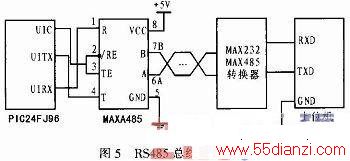

智能断路器与上位机之间通信采用Modbus通信协议，Modbus通信协议是目前国际智能化仪表普遍采用的主流通信协议之一。两者之间采用主从式通信方式，当上位机发送通信命令至断路器时，符合相应地址码的从机接收通信命令，并根据功能码及相关要求读取信息。如果CRC校验无误，则执行相应的任务，然后把执行结果返送给主机。
3 智能断路器的软件设计
软件完成整个断路器的功能，采用模块化结构化的C语言程序设计方案。主要包括的程序：
1)系统主程序。主要完成系统的端口、定时器、A／D转换器等模块的初始化工作、同时完成LCD界面显示工作。
2)定时中断服务子程序及A／D转换子程序，主要完成A／D转换任务及按键处理功能，单片机需要在一个周期(20 ms)采样36次，并对采样暑假进行保存。
3)数据处理子程序，主要完成漏电电流的计算，漏电电流的判断，跳闸与否的处理等工作。
4)按键处理子程序，主要提供一个人机对话通道，用户可以通过按键设置漏电保护的整定值、延时跳闸时间等，其参数的修改有密码保护。

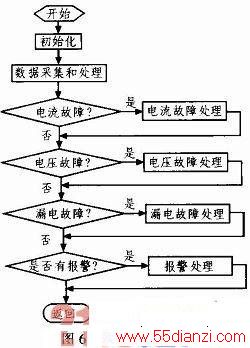

主要的软件系统框图如图6所示。
4 结束语
智能漏电断路器IRCCB是在配电网中广泛应用的一种低压电器主要用于防止人身触电和设备漏电故障，其工作的正确性直接影响供电的安全性和可靠性，采用PIC单片机进行智能型漏电断路器的智能化设计，质量可靠，抗干扰性强，并能够通过总线通信技术的应用实现断路器控制的系统化和网络化。
