几款单片机下载线应用电路
点击数：7977 次 录入时间：03-04 11:58:51 整理：http://www.55dianzi.com 综合-其它

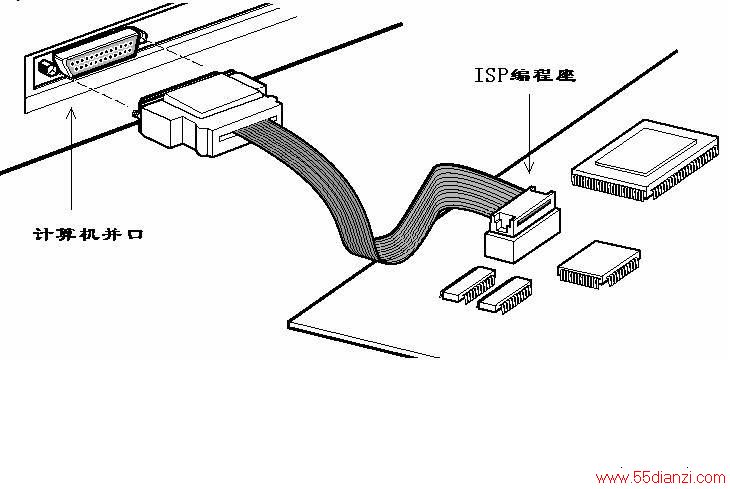

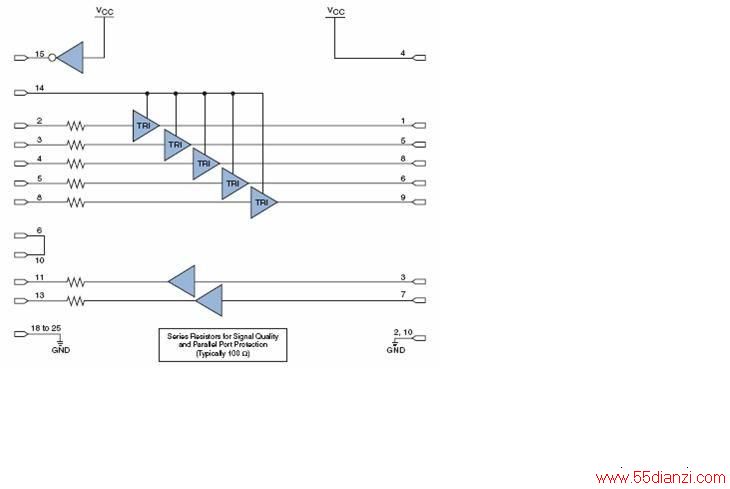

ByteBlaster 下载线电路图
ByteBlaster MV 下载线电路图
ByteBlaster II 下载线电路图
Ispdown下载线接口标准
Atmel单片机的编程
一、AT89S系列的ISP方法
1、AT89S系列ISP原理图如图所示（以89S51为例，其它同）。
2、AT89S8252，AT89S8253内部还有数据EEPROM可以在线编程。
3、单片机RESET管脚的使用说明。
如果复位电路由RC电路组成则RESET管脚可以直接相连接。
www.55dianzi.com
AVR系列的ISP方法
1、AVR系列ISP原理图如图所示。
2、AVR内部还有数据EEPROM可以在线编程。
3、单片机RESET管脚的使用说明。
如果复位电路由RC电路组成则RESET管脚可以直接相连接。
4、时钟输入可以选择如89s51的形式晶振+两个小电容来产生，也可以外部时钟输入到XTAL1引脚。
6、如果芯片只有VCC电源引脚，电源接法请参照第一幅图，如果还有AVCC引脚，请参
照第二幅图。
芯片74ls244引脚分布：
