该例的硬件电路分为主机电路和从机电路。主机和从机的原理图基本一致，从机需要增加本机地址设置的电路，否则每个从机需要不同的程序，给实际应用带来不便。在采用不同的通信标准时，还需要进行相应的电平转换，也可以对传输信号进行光电隔离，多机通信中，通常采用RS-422或RS-485串行标准总线进行数据传输。

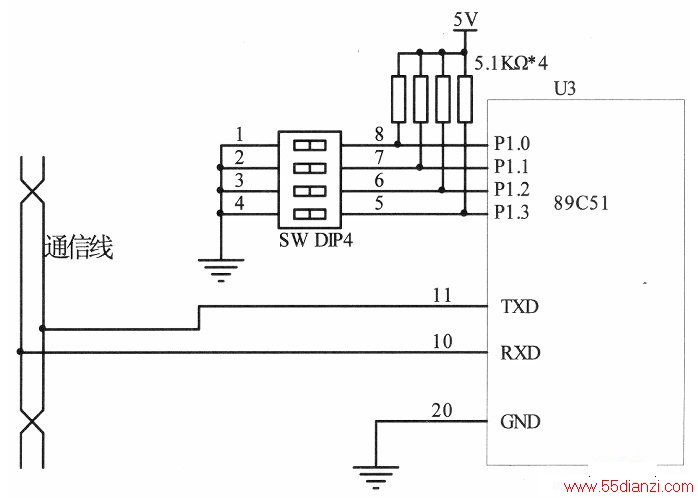

主机的从机部分电路，如下图所示。
图中，单片机89C51的Pl口的低4位用于从机的地址设定，通过拨动开关可最多设定16个地址。比如四位开关都接通时，则读P0口可获得低4位0000，此时本机的地址可设定为OXFO，当从机复位初始化时，可读取PO口的数据获得本机地址，使用时从机地址可随时设定，而无需通过更改软件代码。
与双机通信相比，多机通信增加了从机的数目，发送的数据有数据帧和地址帧，实现起来较双机通信复杂。利用单片机串行口工作方式3实现多机通信，关键是区分何时发送的是数据帧还是地址帧，这主要通过串口控制寄存器SCON中的SM2位实现。
本例设计的通信协议如下：
通信双方使用的波特率为9600bit/s，串行口采用工作方式3，接收和发送均采用查询方式，使用主从式通信。
·双机开始数据传输时，主机先发送地址帧等待从机应答。
·各从机初始化时都处于只接收地址帧的状态。接收到地址帧后，将接收到的地址与本机地址相比较，如果相符，则向主机发送应答信号，并开始接收数据；如果收到的地址与自身地址不同，则处于继续等待地址帧状态。
·从机在接收完数据后，将根据最后的校验结果判断数据接收是否正确，若校验正确，则向主机发送数据正确信号。

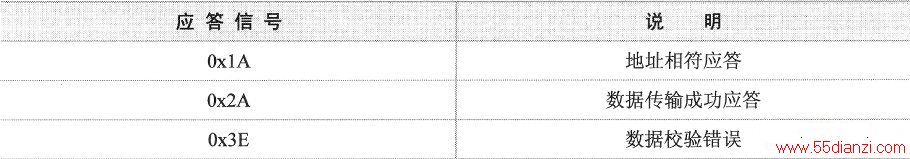

由以上协议可知，在通信过程中需要使用一些应答信号，如下表所示。

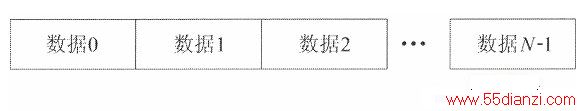

当传送数据时，规定一次固定传送N个数据，其中第N-1个数据位为校验位，格式如下图所示。
校验方法采用常用的校验和，即将前N-1个数据相加，不考虑进位，发送数据时生成，作为第N-1个数据发送，接收方同样采用该算法生成校验字，最后比较，若相同，表示通信成功，否则失败。

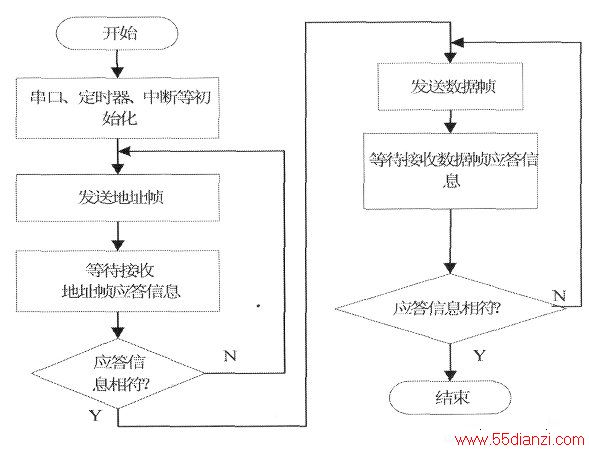

主机的程序流程图如下图所示。
主要由以下子程序构成。
·voidserial_init():完成初始化串口的功能。
·voidsend_addrframe():完成发送地址字节功能。
·void send_data_frame():完成发送数据字节功能
主机的相关程序如下：
主函数main()程序代码如下：
1．串行口初始化程序serial_init()
串行口初始化程序serial＿init()完成初始化串口的功能，定时器Tl工作在自动重装方式，作为波特率发送器，串行口工作在方式2，波特率为9 600bit/s。程序代码如下：
2．发送地址帧函数send_addrframe()
发送地址帧函数send_addrframe()完成发送地址字节功能。注意发送地址信息时，TB8位置1，程序代码如下：
3．发送数据帧函数send_addr_frame()
发送数据帧函数send_data_frame()完成发送数据字节功能。程序首先计算校验字节，然后发送数据字节（注意此时TB8为0），最后发送校验字节，程序代码如下：
各个从机除地址不同外，其他都相同，从机的程序流程图如下图所示。
主要由以下子程序构成。
·unsigned char recv_data_frame():完成接收数据帧并进行校验的功能。
·voidsend_ack():完成发送数据的功能。
·voidrecv_addrframe():完成接收地址帧的功能。
·void serial＿init():完成初始化串行口的功能。
从机的主要程序及代码如下：

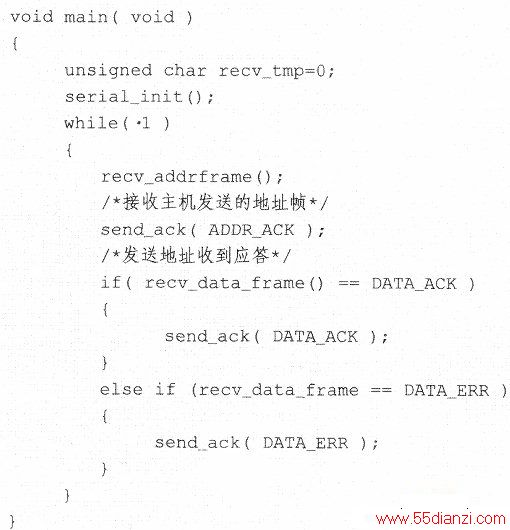

主程序中serial＿init()函数初始化完毕后，等待主机发送的地址字节，若接收到与本机相同的地址字节，发送地址收到应答，然后再接收数据字节，接收完毕后对数据字节进行校验，校验正确则向主机发送数据正确，否则发送数据错误。程序代码如下：
1．接收地址帧函数recv_data_frame()

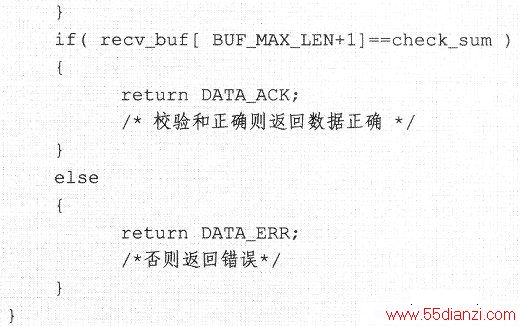

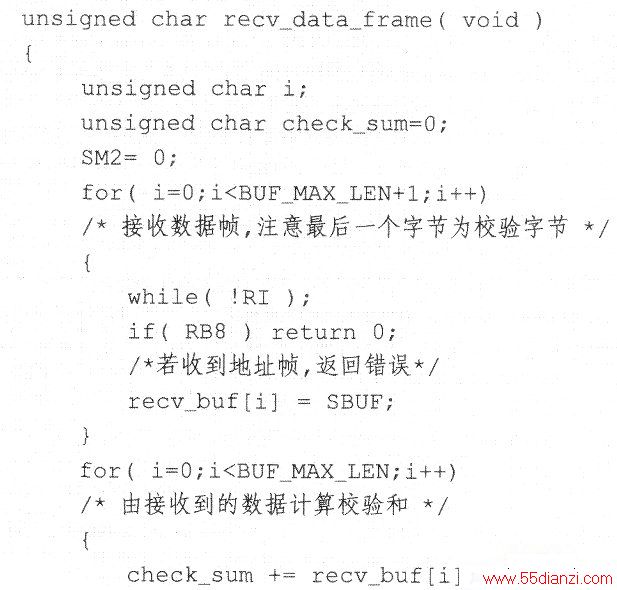

接收地址帧函数recv_data_frame0完成接收数据帧并进行校验的功能。程序首先置SM2位为0，然后接收数据，接收完毕后，计算接收到数据帧的校验和，并与主机发送的校验和比较，若相等，说明接收数据正确，返回DATA_ACK，否则返回DATA_ERR数据错误标志，程序代码如下：
