本文提出一种表决式单片机多机冗余设计方案。该方案不同于中央系统的多机冗余设计。大规模系统冗余大多采用完善而复杂的机间通讯协议实现系统重构，不太注重系统的实时性。本方案结构简单，易于实现，具有极强的实时性，没有电子开关切换总线的咔嗒声输出。单片机价格低廉、功能灵活，也使得该设计在类似仪器仪表的小系统中的运用成为可能。
1 设计原理

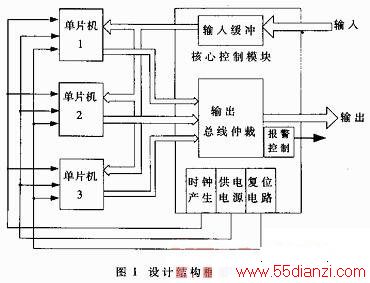

设计结构如图1所示。
完成整个冗余设计的电路被置于一个核心控制模块中，如果该模块以FPGA实现也就是一块芯片。图1中单片机1、2、3被假定为冗余的三个单片机，它们的输入总线并联，接收核心控制模块中输入缓冲的输出。输出总线分别接到模块的输出总线仲裁器。核心控制模块包括输入缓冲、输出总线仲裁、电源控制、时钟产生、复位电路和报警控制输出六个部分。
1.1 输入缓冲
为了消除输入端并联输入阻抗带来的影响，在输入端增加了一级缓冲器，减小外围电路的影响。采用输入缓冲，可以实现单片机和外围电路的输入隔离。
1.2 输出总线仲裁
该总线仲裁是建立在所有单片机在时钟级上同步的基础上，通常采用总线表决法。即相同输出总线上的值作为仲裁的结构输出，不同输出总线被当作出错而封止，所有的输出皆不相同同是失败状态，无表决输出。表决的实现当然不能采用软件比较，以三个单片机系统的一位为例介绍表决方法。假设位输入变量X1、X2、X3，输出Q，状态指示：正常N、X1出错E1、X2出错E2、X3出错E3。真值表如表1所示，位仲裁单元如图2所示。
显然以上位单片机用数字电路难实现，后面给出整体的VHDL语言描述。总线仲裁由多个这样的位单元组成，个数由单片机输出总线的最大数n决定。仲裁器除了n根输出线，同时还对每个位单元的状态位进行逻辑组合输出正常、出错、失败三个状态指示。失败信号也用作报警保护控制输出，或重新复位输出。失败输出有效时输出失效。
以三个单片机的系统为例，如果将仲裁器的三个总线某一时刻输入看作为n位二进制变量X，Y，Z。如果X，Y，Z在任何时钟都逐位相同，而系统处于正常工作状态。如果三者中有两个变量逐位相同，而另一个不同，则系统处于出错状态。如果三者皆不相则系统失败。正常和出错状态可以运行，而失败状态必须保护和处理。
FPGA技术的发展，使得设计中的比较、决策等数字电路的设计实现变得非常容易，而且系统简明可靠。如果采用中规模集成电路来实现的话，将相当烦琐和复杂。
1.3 单片机时钟级同步的实现
系统的所有单片机必须达到时钟级的同步。单片机选用相同的型号(可以是不同的厂家)，完全相同的程序和同一机器时钟。
同一时钟是实现时钟同步的第一步。时钟发生电路在控制模块内产生并送到各单片机的时钟输入端，要求单片机可外接时钟输入。时钟同步并不容易，以89C51为例，51系列单片机上电后振荡器起振输出，ALE脉冲由时钟经分频电路得到，一旦形成，机器周期脉冲和时钟脉冲相位关系固定，不受复位电路影响，直到电源掉电为止。
第二步是实现机器周期脉冲同步。MCS51一个机器周期包括6个状态周期，每个状态周期包括2个节拍，对应2个时钟节拍有效期。也就是说一个机器周期包括12个振荡周期，指令工作在时钟节拍上，同时更是同步工作在机器周期上。不论是单字节指令还是双字节指令，指令周期均是机器周期的1、2、4倍。要同步单片机节拍，必须同步机器周期。考虑到上电时间上可能产生的差异，采用先上电后加时钟脉冲的方法。上电时确保时钟输入端没有干扰脉冲引入，所有单片机上电后的内部分频电路起始点一致，然后加入时钟脉冲，各单片机获得同步的机器周期。
第三步是同步指令周期。指令的同步需要依靠复位电路来实现。在时钟脉冲正常输入和分频电路正常工作的情况下，复位操作是在复位端加上至少2个机器周期的复位电平而实现的。复位信号由核心控制器发出送至每片单片机。复位后，统一了片内主要寄存器内容，所有单片机程序从起始位置开始执行。
单片机时钟级同步的实现主要依靠电源控制、时钟产生、复位电路三部分硬件。
1.3.1 电源控制
三个单片机的供电电源由控制模块控制。主控远件需要保证足够电流容量，可采用功率三极管或场效应管实现。不能采用继电器在，以避免触点电源跳变。
1.3.2 时钟产生
晶体振荡器输出脉冲作为单片机时钟，中间增加可控的缓冲级。缓冲级可以增加时钟信号的输出负载能力，并可被控制模块控制。
1.3.3 复位电路
三个单片机的复位端并联接至同一个复位端。复位信号在信号极性和脉冲宽度上满足单片机复位要求，驱动能力满足多单片机需要。复位电路同样是受控于控制模块，用以实现单片机同步。
1.4 报警与控制
不同状态下核心控制模块有不同的信号输出，异常状态同时也是报警信号。正常状态输出绿灯，出错状态输出黄灯，失败状态输出红灯。黄灯输出时系统可以暂时继续工作，等到系统空闲或许可时进行纠错。红灯输出时系统立即进入保护状态，输出端呈现高阻状态，需要时可以马上纠错，恢复系统。
系统恢复需要对控制模块进行复位，复位脉冲可以是自身的失败状态输出，也可以是出错脉冲输出和其他信号的组合逻辑。控制模块的复位，实际是对各单片机重新进行时序对齐和复位单片机程序。此处设计需结合具体使用场合考虑。
2 控制模块的VHDL语言描述
本控制模块主要采用VHDL语言进行描述。
library ieee;
use ieee.std_1164.all;本文关键字：单片机 综合-其它，单片机-工控设备 - 综合-其它
