UPD78F0411 端口功能分析

    1.2.7 端口12
端口12 是具有輸出鎖存功能的1 位I/O 端口和4 位輸入端口。僅P120 可以使用端口模式寄存器12(PM12)，位選端口爲輸入或輸出模式。如果P120 作爲輸入端口，則内部上拉電阻的使用可以通過上拉電阻選擇寄存器12(PU12)指定。
這個端口還可以用于外部中斷請求輸入、外部低電壓檢測的電壓輸入、主系統時鍾的振蕩器連接、副系統時鍾的振蕩器連接和主系統時鍾的外部時鍾輸入。
複位信号的産生可将端口12 設置爲輸入模式。

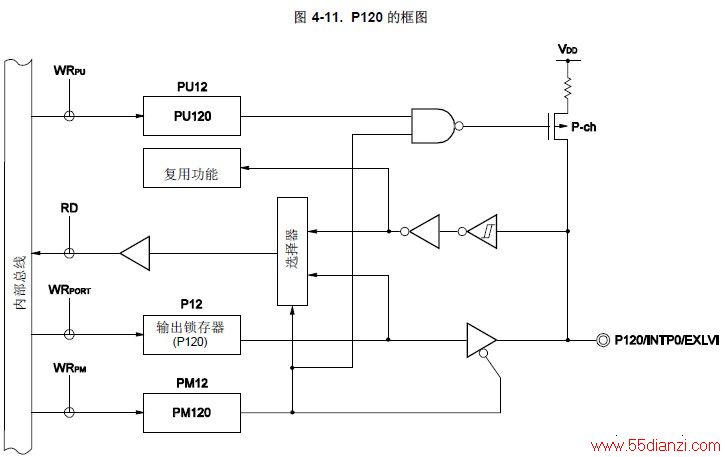

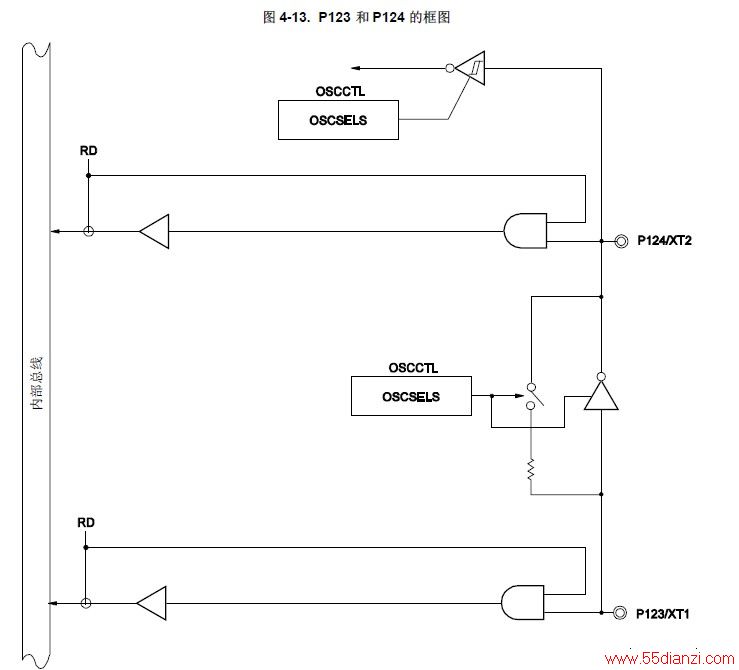

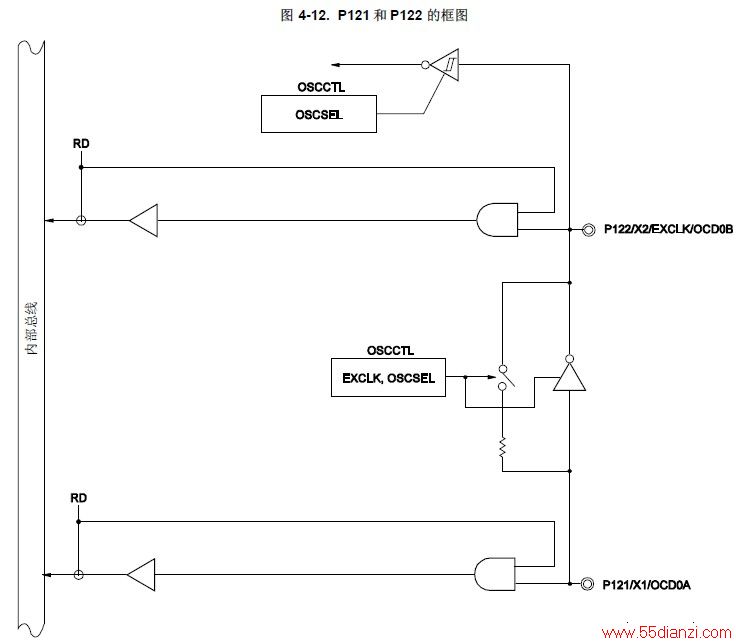

圖4-11～4-13 顯示端口12 的框圖。
注意事項當使用P121 ～ P124 引腳連接主系統時鍾（X1,X2）或副系統時鍾（XT1,XT2）的振蕩器，或者輸入該主系統時鍾的外部時鍾（EXCLK）時，必須通過使用時鍾操作模式選擇寄存器（OSCCTL）對X1 振蕩模式、XT1 振蕩模式或者外部時鍾輸入模式進行設置（如需了解詳細信息，可參見5.3 (1) 時鍾操作模式選擇寄存器（OSCCTL）和（3）副系統時鍾引腳操作模式設置）。OSCCTL 的複位值爲00H（P121 ～P124 都用作輸入端口引腳）。
備注    P121 和P122 能夠用于片上調試模式設定引腳(OCD0A, OCD0B) 。

    P12: 端口寄存器12
PU12: 上拉電阻選擇寄存器12
PM12: 端口模式寄存器12
RD: 讀信号
WRxx: 寫信号

    OSCCTL: 時鍾操作模式選擇寄存器
RD:            讀信号

    OSCCTL: 時鍾操作模式選擇寄存器
RD:           讀信号

    1.2.8 端口14
端口14 是具有輸出鎖存功能的4 位I/O 端口。端口14 可以使用端口模式寄存器14(PM14)，位選端口爲輸入或輸出模式。如果P140～ P143 作爲輸入端口，則内部上拉電阻的使用可以通過上拉電阻選擇寄存器14(PU14)以1 位單元的方式指定。
這個端口還可以用于segment 輸出。
複位信号的産生可将端口14 設置爲輸入模式。

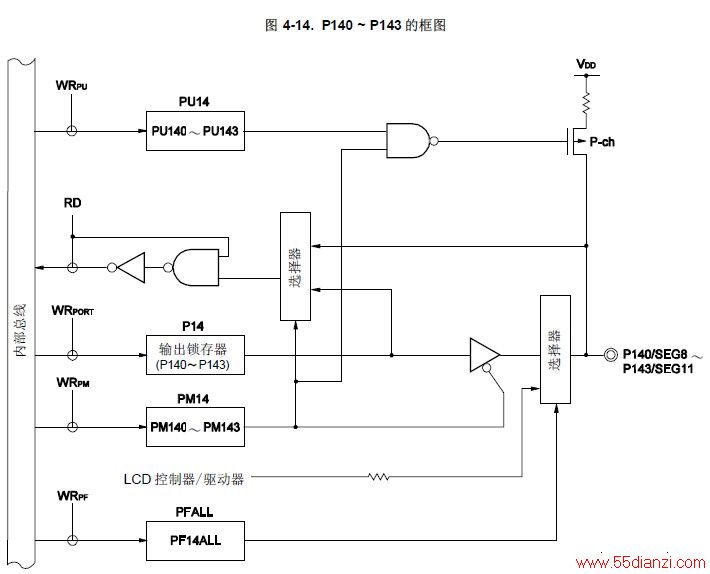

圖4-14 顯示端口14 的框圖。

    P14: 端口寄存器14
PU14: 上拉電阻選擇寄存器14
PM14: 端口模式寄存器14
PFALL: 端口功能寄存器ALL
RD: 讀信号
WRxx: 寫信号

    1.2.9 端口15
端口15 是具有輸出鎖存功能的4 位I/O 端口。端口15 可以使用端口模式寄存器15(PM15)，位選端口爲輸入或輸出模式。如果P150～ P153 作爲輸入端口，則内部上拉電阻的使用可以通過上拉電阻選擇寄存器15(PU15)以1 位單元的方式指定。
這個端口還可以用于segment 輸出。
複位信号的産生可将端口15 設置爲輸入模式。

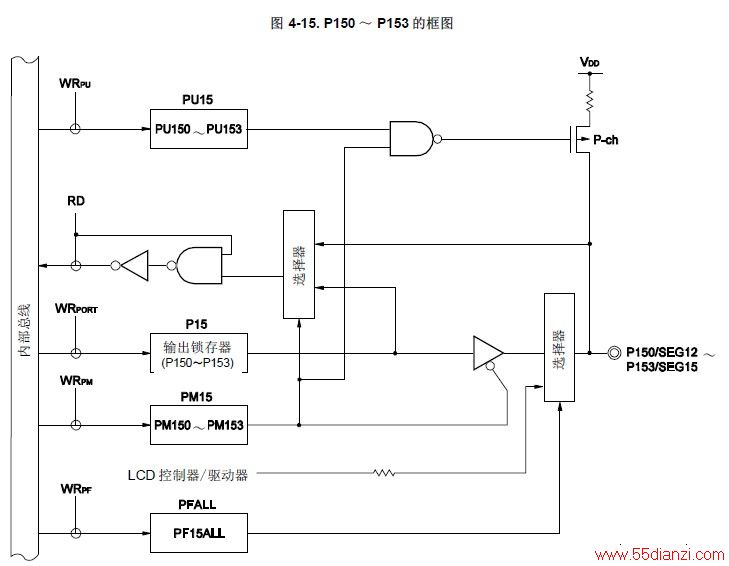

圖4-15 顯示端口15 的框圖。

    P15: 端口寄存器15
PU15: 上拉電阻選擇寄存器15
PM15: 端口模式寄存器15
PFALL: 端口功能寄存器ALL
RD: 讀信号
