UPD78F0411系统时钟振荡器的特性

    1.2 XT1 振荡器

    XT1 振荡器采用晶体振荡器(标准值为：32.768 kHz)，连接到XT1 和XT2 引脚。

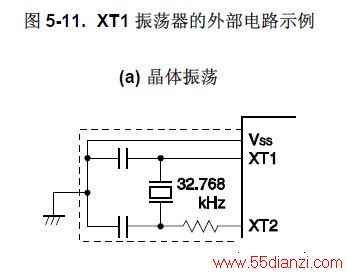

    图5-11 为XT1 振荡器的外部电路示例。

    注意事项1. 在使用X1 振荡器和XT1 振荡器时，图5-10 和图5-11 中被虚线包围的部分的配线应按照如下配线方法配线，以防止连接线电容产生不利影响。

    ?连接线越短越好。

    ?连接线不应与其他信号线交叉。流经的电流变化较大的信号线不要在振荡器周围布线。

    ?要保持振荡器电容器的接地点电压与VSS相同。不要将电容的地信号接入大电流地。

    ?不要从振荡器获取信号。

    注意  XT1 振荡器被设计成低振幅电路，以降低功耗。

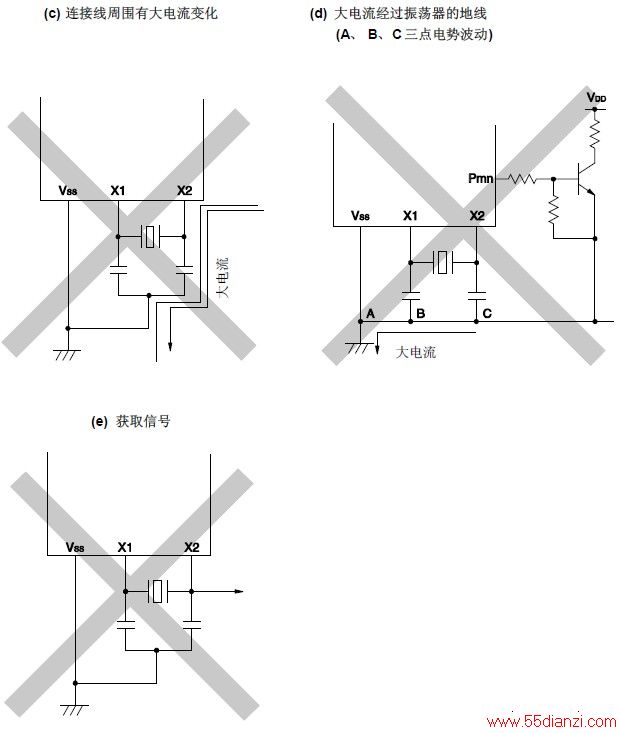

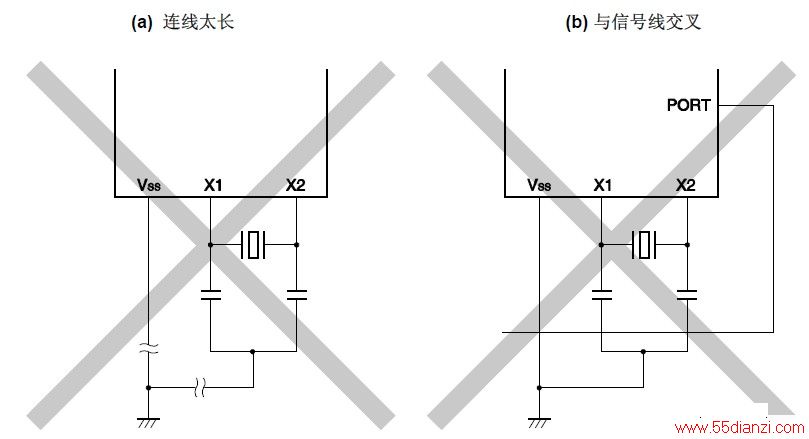

图5-12 为不正确的振荡器连接示例

备注   在使用副系统时钟时，分别用XT1 和XT2 代替X1 和X2。串联电阻也串在XT2 这边。

    备注  在使用副系统时钟时，分别用XT1 和XT2 代替X1 和X2。串联电阻也插在XT2 这边。

    注意事项   2. 当X2 和XT1 并行连接时，X2 的串扰噪音会叠加到XT1，从而产生错误。

    1.3 不使用副系统时钟

    为了降低功耗，如果无需使用副系统时钟，或者不使用副系统时钟作为I/O 端口，则可以设置XT1 和XT2 引脚为I/O 模式(OSCSELS = 0)，并通过一个电阻独立连接到VDD 或VSS。

    备注    OSCSELS:时钟操作模式选择寄存器的第4 位(OSCCTL)

    1.4 内部高速振荡器

    78K0/LC3 产品中包含内部高速振荡器。可以通过内部振荡模式寄存器(RCM)控制振荡。复位释放后，内部高速振荡器自动开始振荡(8 MHz (TYP.))。

    1.5 内部低速振荡器

    78K0/LC3 产品中包含内部低速振荡器。

    内部低速振荡时钟只作为看门狗定时器、8 位定时器H1 和LCD 控制器/驱动器的时钟使用。内部低速振荡时钟不能用作CPU 时钟。

    可以通过选项字节选择内部低速振荡器“可由软件停止”或“不能停止”。如果设置“可由软件停止”，则可由内部振荡模式寄存器(RCM)控制振荡。

    复位释放后，内部低速振荡器自动产生振荡，同时如果使用选项字节允许看门狗定时器操作，则可以驱动看门狗定时器(240 kHz (TYP.))。

    1.6 预分频器

    当CPU 使用主系统时钟时，通过分频主系统时钟，预分频器可以产生多种时钟。
