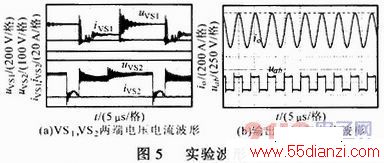

根据功率要求，按整流输出电压为300 V计算，则输出电流为100 A。考虑到安全裕量，选取整流二极管模块DF200AA120-160。逆变器模块选1．2 kV／200 A的FF200R12KS4型IGBT模块作为功率开关器件。图5为实验波形，图5a(上)为主开关VS1的零电压开通零电流关断波形；图5a(下)为辅助开关VS2的零电流开通和零电流零电压关断波形，VS2两端电压有一个阶梯上升过程，这是因为VS1关断后，VS2两端电压由uCmax上升至uVS1。图5b为逆变器的输出电压和电流波形。
5 结论
基于DSP和CPLD的软斩波串联谐振高频感应加热电源，主要的功率器件基本上都能实现软开关。有源无损缓冲Buck斩波器的采用，减小了开关损耗和EMI，提高了电源效率。在闭环运行条件下软斩波调功具有大范围调功的能力。采用定角频率跟踪，实现了并联谐振逆变器的小容性运行状态和功率因数的保持。以DSP和CPLD为核心的控制电路，系统在跟踪速度、跟踪精度、综合保护能力、效率等性能上均有明显提高。
