在拿到IC资料的时候，有一个文件如下图1，包含了PIN说明及坐标等信息，我们要的就是把这些信息用EXCEL列一个表格，存为CSV格式的文件这是由PADS2005要求的导入DIE文件（图二）（这点我也不是太明白的！）

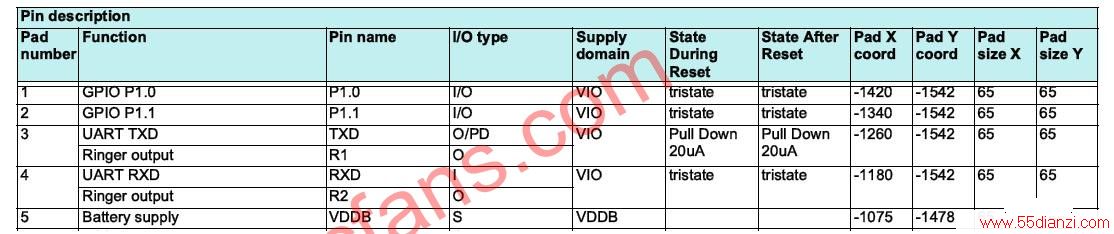

图一：

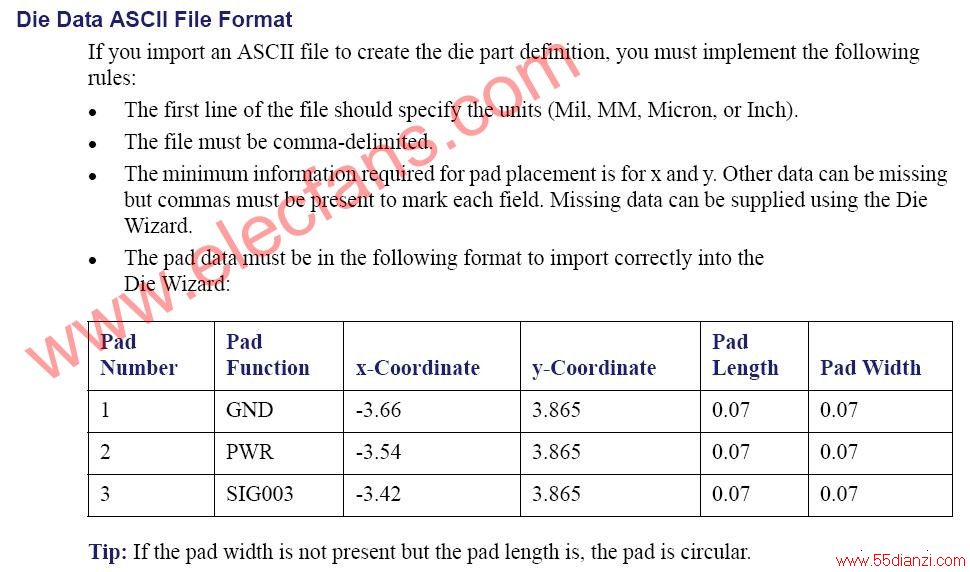

图二：

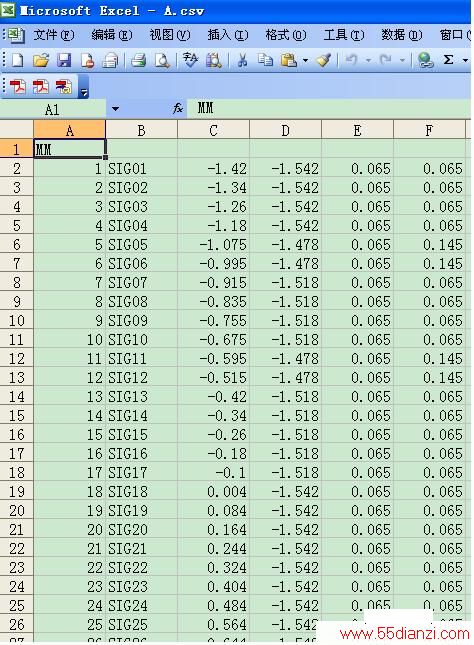

EXCEL图例如下：（注意单位问题）

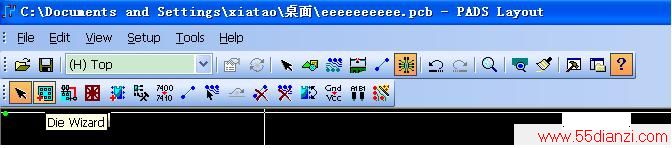

下面就可以在PADS2005中导入DIE文件了！点击DIE WIZARD(图三)；
图三：

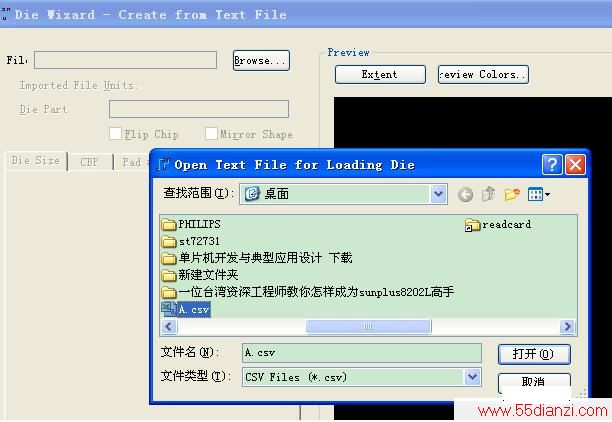

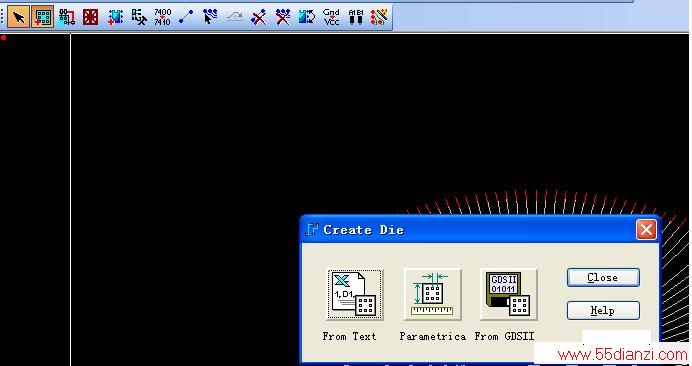

下一步点第一个！

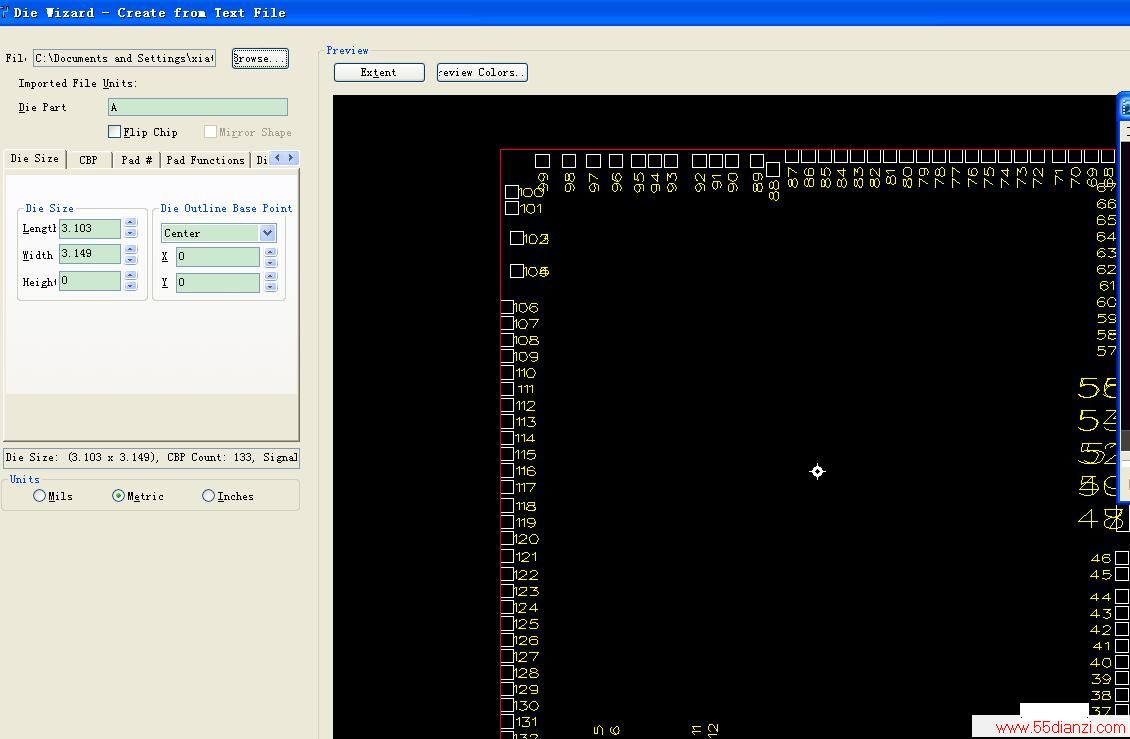

导入后图如下：
