高速USB OTG——便携设备绝佳的互连解决方案

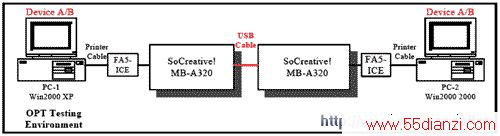

图4  互测SNP和HNP的连接架构

      2 OTG 测试

      利用两台USB OTG开发板互测SNP和HNP的连接架构如图4所示。

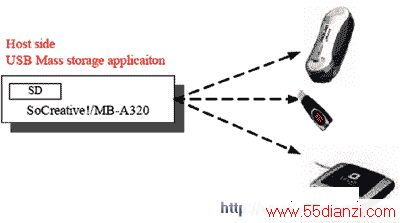

图5  大量存储的应用测试

      应用测试

      如图5所示，设计一个SD卡主端应用来做演示, SD卡的大量存储用以测试FOTG200功能。

      FOTG200是智原的USB 2.0 OTG控制器, 能作为一个双重角色。作为主设备，它包含一个 USB主端制器，能支援所有速度的事务。无须软件干涉的情形下，主端制器能处理一个基于事务的数据结构以减去主控CPU的负担，自动地在USB总线上转送和接收数据。作为从设备，每个端点，除了端点0，都承担可编程的HS/FS传输类型提供弹性以适应各式各样的应用。

      在这个应用上, USB子系统由USB IP核、EHCI HCD控制器、USB大量存储Class驱动、文件系统和SD卡设备驱动所组成。因此,主端设备能够读/写文档到SD卡(外部设备)。顺便也能验证大量存储Class驱动和Bulk IN/OUT传输的功能。
