点击看原图
图 6：新一代 D类 调制的输出电压和电流波形

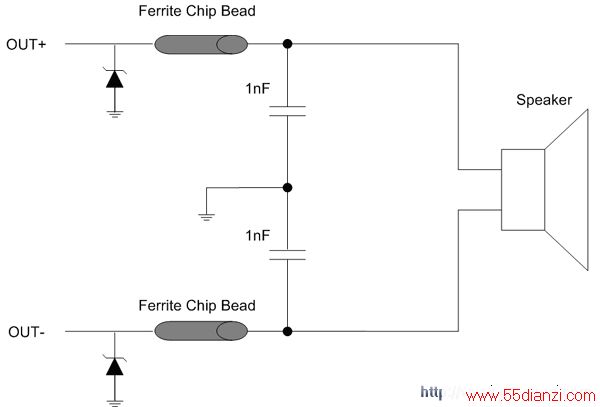

该创新性调制方案不再需要二阶Butterworth低通滤波器，从而极大减少了系统成本以及解决方案尺寸。EMI可能还是一个问题，但实际的实验室测试显示，与 放大器 输出串联的铁氧体磁环及接地电容器实际上起到了共模滤波器的作用，因此也减小了电场，换言之也减小了振幅或MHz范围的交换和声（见图7）。典型使用的电容以及铁氧体磁环值分别为1 nF和100 W @ 100 MHz。这有利于必须通过 FCC 和 CE 标准的电路，因为 FCC 和 CE 测试大于 30M HZ 的辐射量。
点击看原图
图 7：新一代D类调制的输出电压和电流波形
通过使用上述调制方法，由于正负输出信号是同相的，因此负载的差动电压在大多数开关周期都均为零伏。这极大降低了交换电流，从而也就消除了负载中的功耗。
结论
高级D类放大器的选择范围正在不断扩大，也使得各种 消费 者终端设备（如平板显示器、PDA、智能电话、移动电话、汽车无线电等）的设计者能够提高功率性能，同时保持甚至减小尺寸和降低成本。D类放大器的时代使得设计人员能够在各种产品中实施高性能音频，给消费者带来较以往更"低热"的体验。
