随着技术的不断发展，以及人们生活水平的提高，消费者对视听显示设备的显示分辨率的要求也随之提高，以前的标清电视已无法满足高端消费者的需求。在一些酒店大堂、酒吧、歌舞厅、社区影院等等商用场合，消费者更是要求视听显示设备能够提供80英寸以上的大屏幕显示且支持1080P 高清 显示输出，且最好同时支持 双通道 多画面 多布局 显示，在满足性能指标的情况下整机设备尽量体积小、重量轻。
目前能够支持大屏幕全高清显示的技术主要有液晶、等离子、投影三种技术。在屏幕尺寸在80至110英寸左右这个尺度上面，液晶电视的单台售价大概在100万至120万元之间，等离子电视的单台售价大概在70万至90万元之间。投影电视单台售价大概在10万至40万元之间(见表1)。由此可见，在高分辨率大尺寸的场合，投影技术有极高的性价比。下面主要介绍投影技术。
投影电视又具体包含LCOS、3LCD、DLP三种技术。LCOS为反射式投影，技术较公开，国际国内多家公司都拥有此项技术，不易形成技术垄断，但是成品率低。3LCD技术为透射式投影，技术主要集中在EPSON和SONY手中。DLP为反射式投影，技术由TI公司独家提供。三 大投影技术优劣势比较详见表2。
LCOS解决方案
依笔者来看，综合考虑成本、技术先进性、技术壁垒等因数，LCOS技术比较适合国内企业。下面介绍一种采用一块PW328图像处理主芯片附加一块PW3300视频解码辅芯片构成的应用LCOS技术的双通道多画面多布局全高清大屏幕的硅晶光学电视解决方案。
PixelWorks公司的PW328芯片，在单芯片上面集成了一个Intel 80186的CPU内核，外围再集成了电视技术所需要的模数转换(ADC)、视频解码(Video Decoding)、缩放(Scaling)、去隔行(Deinterlacing)、视频增强(Video Enhancement)等所有的功能模块。PW3300芯片也是在单芯片上面集成了模数转换(ADC)、视频解码(Video Decoder)等功能模块。本方案就是采用一块PW328作主通道附加一块PW3300作子通道形成物理硬件双通道系统，光学引擎采用使用LCOS技术的昂纳明达光机。
本方案提供多路输入接口：其中三路AV输入、两路S端子输入、一路AV输出、两路分量(YPbPr/YCbCr)输入、一路USB接口输入、一路PC输入、一路HDMI输入;支持多种信号格式，如480I、480P、576I、576P、720P、1080I、1080P及VGA、SVGA、XGA等信号格式、USB接口输入支持MPEG1(VCD，SVCD，.Data format)、MPEG2/MPEG4(.ASF 320X240 Simple Profile)MP3、JPEG/Motion JPEG(.AVI 320X240 Pixels,15f/sec);能够通过RS-232接口实现本地软件升级和更新，方便售后服务。
信号传输流程
结合硬件原理框图(图1、图2和图3)，下面具体说明各个信号的信号流程：

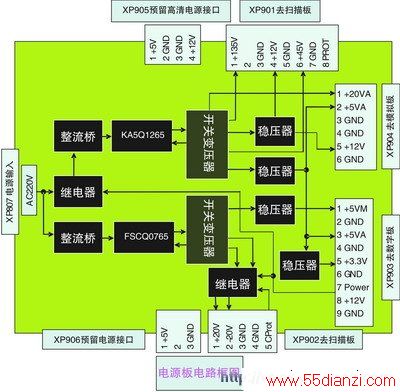

图1 电源板电路框图

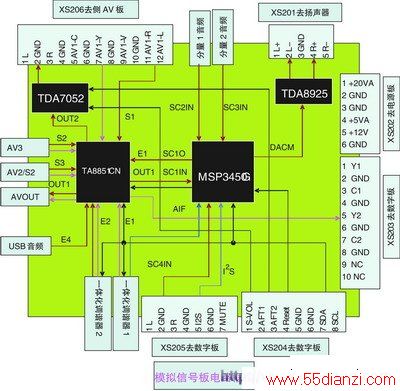

图2 模拟信号板块电路框图

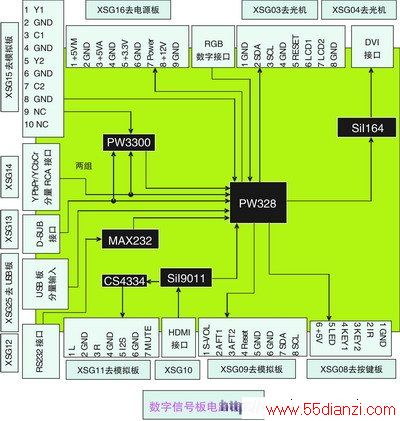

图3 数字信号电路框图
TV
模拟电视射频信号经过一个分配器分为两路完全相同的射频信号。
一路射频信号经过一体化调谐器1解调输出复合视频和音频中频(使其固定走主通道)，复合视频信号送到TA8851CN多路选择器的输入口E1，音频中频信号送到MSP3450G 的声音Sound IF1，经过MSP3450G选通到SC1_out输出，再返送回TA8851CN的输入口E1。整组E1输入口的音视频信号经过TA8851CN选通到out1输出口输出，其中Y/C信号送入到PW328 的Analog MUX inport1，其中V信号送入整机系统的AV out口中的复合视频信号做监视用，其中音频信号一分为二，一路送到MSP3450G的Scart1输入口，经MSP3450G选通到DACM输出口输出，经LM358D运放后驱动扬声器发声，另一路送入整机系统的AV out口中的声音信号做监视用。
另一路射频信号经过一体化调谐器2解调输出复合视频和音频(使其固定走副通道)，复合视频信号和音频信号都送到TA8851CN多路选择器的输入口E2。整组音视频经过TA8851CN选通到Out2输出口输出，其中Y/C信号送入到PW3300 的Analog MUX inport3，其中音频信号经过功放TDA7052B后送到耳机插孔。
AV
AV1/S1的音视频都送到TA8851CN多路选择器的输入口S1等待选通。
AV2/S2的音视频都送到TA8851CN多路选择器的输入口S3等待选通。
AV3的音视频都送到TA8851CN多路选择器的输入口S2等待选通。以上信号如走主通道，则整组音视频信号经过TA8851CN选通到out1输出口输出，其中Y/C信号送入到PW328 的Analog MUX inport1，其中V信号送入整机系统的AV out口中的复合视频信号做监视用，其中音频信号一分为二，一路送到MSP3450G的Scart1输入口，经MSP3450G选通到DACM输出口输出，经LM358D运放后驱动扬声器发声，另一路送入整机系统的AV out口中的声音信号做监视用。
以上信号如走副通道，则整组音视频经过TA8851CN选通到out2输出口输出，其中Y/C信号送入到PW3300 的Analog MUX inport3，其中音频信号经过功放TDA7052B后送到耳机插孔。
USB输入
USB板上面自带了一颗ESS公司的ES6425F芯片，负责读取U盘上面的内容并完成解码，然后将其中的图像内容按576P格式编码输出分量信号，声音内容按音频格式编码后输出音频信号。USB板输出的分量信号固定只走主通道，直接送到PW328的Analog M UX inport2模拟输入口等待选通。USB板输出的音频送到TA8851CN多路选择器的输入口E4，经过TA8851CN选通到Out1输出口输出，然后送到MSP3450G的Scart1输入口，经MSP3450G选通到DACM输出口输出，经LM358D运放后驱动扬声器发声。
HD1/HD2
HD1输入的分量信号，如走主通道则送到PW328的Analog MUX inport0模拟输入口等待选通，如走副通道送到PW3300的Analog MUX inport2模拟输入口等待选通。
HD1输入的音频信号送到MSP3450G的Scart2输入口。音频信号如走主通道，则经MSP3450G选通到DACM输出口输出，经LM358D运放后驱动扬声器发声。音频信号如走副通道，则经过MSP3450G选通到SC1_Out输出，返送回TA8851CN的输入口E1，经过TA8851CN选通到Out2输出口输出，其中音频信号经过功放TDA7052B后送到耳机插孔。
HD2输入的分量信号，如走主通道则送到PW328的AFE MUX inport1模拟输入口等待选通，如走副通道则送到PW3300的Analog MUX inport4模拟输入口等待选通。
HD2输入的音频信号送到MSP3450G的Scart3输入口。音频信号如走主通道，则经MSP3450G选通到DACM输出口输出，经LM358D运放后驱动扬声器发声。音频信号如走副通道，则经过MSP3450G选通到SC1_out输出，返送回TA8851CN的输入口E1，经过TA8851CN选通到Out2输出口输出，其中音频信号经过功放TDA7052B后送到耳机插孔。
PC
PC输入的模拟RGB信号，主通道送入PW328 的AFE MUX inport2模拟输入口等待选通，副通道送到PW3300的AFE MUX inport1模拟输入口等待选通，音频信号与HD1的音频信号共用一个端口，分别走主副通道的流程也与上述HD1一样。
HDMI
HDMI输入的信号固定只走主通道。
HDMI输入的数据包信号，经SiI9011解码生成的数字RGB信号，直接送到PW328 的Input Port 0数字口等待选通，数字音频信号经SiI9011解码出I2S送到CS4334进行DAC转换为两路模拟立体声音频信号，然后再送到MSP3450G的Scart4输入口，经MSP3450G选通到DACM输出口输出，经LM358D运放后驱动扬声器发声。
现在，除HDMI以外的所有各种模拟信号，均已送到相应的模拟输入口等待选通。软件控制芯片前端选通目前需要的信号通过。如果当前输入信号源是TV/AV，则信号需要先经过ADC进行模数转换，然后再经过Video Decoder进行视频解码，最后生成数字RGB信号。如果当前输入信号源是HD1/HD2/PC信号，则信号经过ADC进行模数转换后不需要再经Video Decoder进行视频解码就直接生成了数字RGB信号。以上生成的数字RGB信号，如果是走主通道，则从PW328的模拟前端AFE输出然后送入PW328的Input Port1数字输入口，如果是走副通道，则从PW3300的输出口输出，然后也送到PW328 的Input Port 0数字口等待选通，在此与前面所描述的HDMI信号源解码生成的数字RGB信号会合，共用一个输入口。
用软件算法实现 多画面 多布局
软件通过一定的算法虚拟出屏幕上面的多个窗口，并且为每个窗口分别进行去隔 行化(Deinterlace)、缩放(Scale)、视频增强(Video Enhance)、色空间转换(Color SPACe Convert)等等处理，再合理安排窗口的数目和各个窗口的大小以及在屏幕上面的位置，以实现多画面多布局的窗口组合，然后将各个窗口以及OSD信息叠加在一起，通过PW328的Display Port(显示口)输出24位的TTL电平的 1080P@60Hz 的数字RGB信号，再经过SiI164芯片处理后送往DVI接口输出，继续送往采用LCOS技术的昂纳明达的光机，最后在屏幕上面显示输出，最终实现 双通道 多画面多布局的 1080P@60Hz 的 高清 大屏幕光学电视的全部功能。
