显示控制器S680724的接口技术

　　该部分软件主要是依照 S680724 的初始化流程、命令参数列表及其他资料编写的。S680724的访问 地址只有两个：一个是寄存器地址(通过写入不同的命令字来实现对S680724的控制)；另一个是RAM端口(显示数据由此写入)。

　　
    首先需要根据S6B0724的 接口 设计计算其各端口的访问地址。 SEP3203 的片选信号LCD_nCSF所对应的基址是0x34000000。图5中S680724_A、S680724_B的寄存器访问地址分别是0x340000100、0x34000020；RAM的访问地址分别是0x34000018、0x34000028。特别是在该接口设计允许SEP3203同时访问S680724_A和S680724_B，寄存器的访问地址为0x34000000，RAM的访问地址为0x34000008。在实际使用中。可以利用这个特点对两个控制同时初始化，提高软件效率。

　　

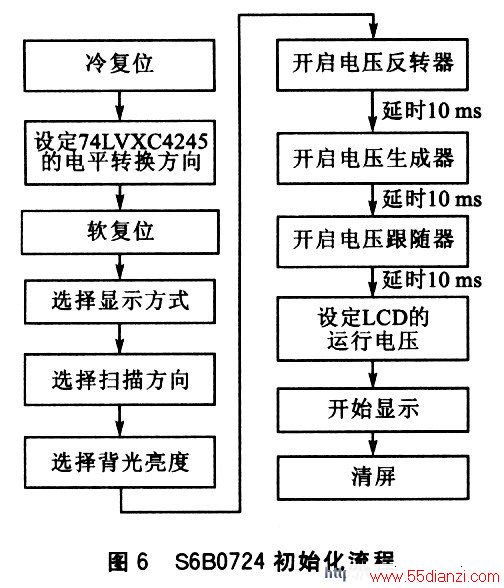

    S680724的初始化流程如图6所示。先冷复位S680724，然后将74LVXC4245的电平转换方向设置为从总线向数据线。通过写S680724的控制寄存器对S680724软复位，然后选择所用的显示方式和扫描方向，再选择背光亮度；通过写寄 存器的方式打开S680724内部的电压反转器，等待10 ms后再打开电压生成器。延迟10 ms后，打开电压跟随器，等所有电压都稳定后(约等待10 ms)再设定液晶屏的工作电压，最后开始显示。图像的显示通过函数void Write_alILCD(void)来实现。其功能是将所要显示的点阵数据送入2片S680724。

　　初始化程序如下：

　　void GPC)_init(void){

　　RESET_LCD()；

　　／／冷复位

　　*(RP)PORTB_SEL l=(1<<8);

　　／／设定74LVXC4245的电平转换方向

　　*(RP)PORTB_DATA 8L=～(1<<8)；

　　*(RP)PORTB_DIR＆=～(1<<8)；

　　*(RPl6)ADDR_LCD_CMD=INTER_RESET;

　　／／2片S6B0724B同时软复位

　　1NIT_LCD()；    ／／初始化S680724B

　　*(RPl6)ADDR_LCD_CMD=DISPLAY_ON；

　　    ／／初始化完毕开始显示

　　Clear_LCD()；  ／／清屏

　　}

　　4结论

　　该设计已在以SEP3203为核心的嵌入式系统中被实际应用。采用S680724 显示控制器 后，解决了SEP3203微处理器在工控应用中使用液晶屏的问题。使用1个片选信号实现了对2个显示控制器的控制。2个以上显示控制器的控制也可通过类似方法实现。该设计可以在金融收费系统、税务管理系统、电话终端等众多系统中应用。
